GeoSuite (LTOP/REFRAME/TRANSINT)

Mit diesem kostenlosen, modernen und leistungsfähigen Softwarepaket können Dateien editiert, Berechnungen durchgeführt und die Resultate grafisch dargestellt werden. GeoSuite wurde für aktuelle Computer und Betriebssysteme optimiert.

GeoSuite

Der « geodätische Werkzeugkasten » von swisstopo

Ein moderner Datei-Editor – wie von der Tabellenkalkulation her bekannt – ermöglicht die intelligente Eingabe und Änderung von Daten. Mit der integrierten Projektverwaltung können die Koordinatendateien und Messungen sowie Berechnungsparameter, Resultate und Protokolle effizient und übersichtlich organisiert werden. Die Berechnungsmöglichkeiten sind ebenso zahlreich: kontextuelle und detaillierte Meldungen und Warnungen, Multitasking, Arbeiten im Hintergrund, Batch-Verarbeitung, detaillierte Log-Dateien, Protokolle im HTML-Format, Berechnung von Differenzen oder Residuen und integrierte grafische Visua¬lisierung.
Dies ermöglicht, alle Operationen in einer einzigen Umgebung auszuführen, ohne auf externe Tools zurückgreifen zu müssen. Aber auch Export-Funktionalitäten – einschliesslich grafische – gewährleisten eine optimale Verknüpfung mit CAD- und GIS-Lösungen.
Der Editor GeoSuite kann auf unserer Webseite kostenlos heruntergeladen werden.

Das Modul LTOP

GeoSuite-Berechnungsmodul für die Voranalyse und Ausgleichung von geodätischen Netzen – von Netzen, die GNSS-Beobachtungen und terrestrische Messungen kombinieren, und bei Bedarf von Nivellierungsnetzen.
Die User können wie gehabt eine LTOP-Berechnung direkt aus den DAT-, KOO- und MES-Dateien starten.
Nun haben sie jedoch die Möglichkeit, die neue grafische Benutzeroberfläche von GeoSuite zu verwenden. Sie können entweder eine bestehende DAT-Datei in ein GeoSuite-Projekt importieren und dann die verschiedenen Parameter nach Belieben ändern, bevor die Berech-nung gestartet wird, oder sie können mit einem leeren Projekt beginnen. Dann benötigen sie nur die KOO- und MES-Dateien. Die in der DAT-Datei enthaltenen Parameter können nun direkt über die grafische Benutzeroberfläche eingegeben werden.

Das Modul REFRAME

GeoSuite-Berechnungsmodul zum Bezugsrahmenwechsel in der Lage und/oder Höhe für Anwendungen in der Landesvermessung und in der amtlichen Vermessung mit höchsten Genauigkeitsanforderungen.
REFRAME für GeoSuite bietet alle Umwandlungen von in der Schweiz relevanten Koordi-naten und Höhen an.
Die User können interaktive Verarbeitung (manuelle Eingabe) von Daten durchführen oder schnell Koordinatendateien, CAD-Zeichnungen und GIS-Datensätze (wie z. B. INTERLIS) verarbeiten.

Das Modul TRANSINT

GeoSuite-Berechnungsmodul für Lagetransformationen und Punktinterpolationen; damit können geodätische Netze miteinander verglichen oder Einpassungen in bestehende Fix-punkte vorgenommen werden.
TRANSINT für GeoSuite bietet mehrere Transformationsmethoden an und erlaubt ebenfalls die robuste Ausgleichung.
Die Koordinatentransformation kann nach verschiedenen Modellen mit manuell definierten oder automatisch berechneten Parametern durchgeführt werden. Diese Vielzahl von Metho-den – in Kombination mit der Möglichkeit, Dateien miteinander zu vergleichen (Berechnung von Differenzen/Verschiebungsvektoren) – macht TRANSINT zum idealen Werkzeug für lokale Einpassungen in der amtlichen Vermessung oder für technische Vermessungsarbeiten (Vergleich oder Einpassung von geodätischen Netzen).

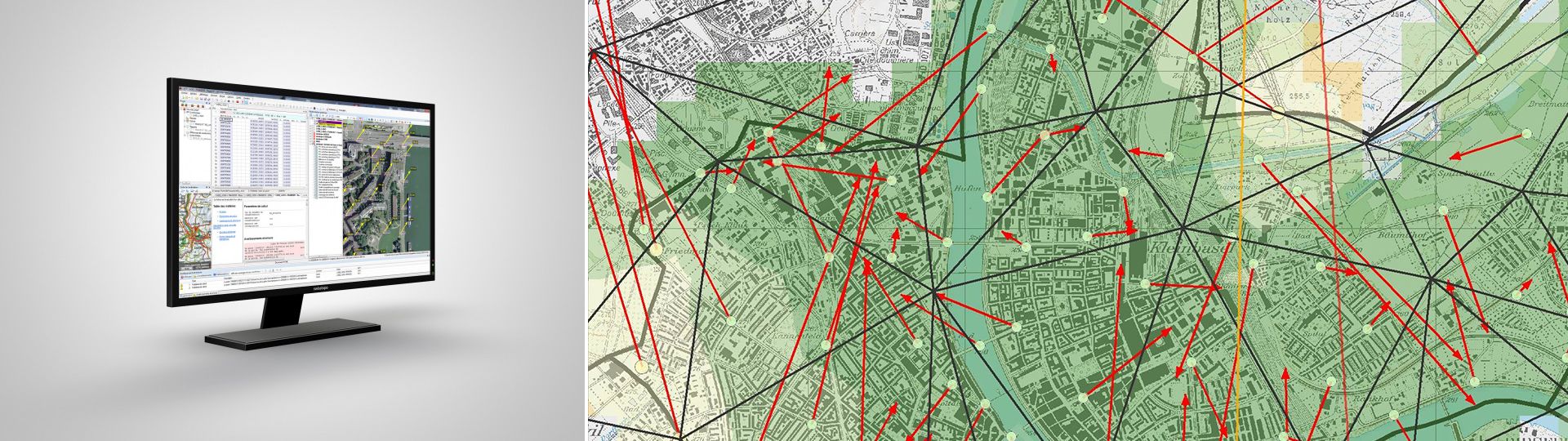

Das integrierte grafische Visualisierungsmodul gibt einen raschen Überblick über Ergebnisse, Stützpunkte oder andere Transformationsdatensätze (Dreiecksvermaschung oder Gitter) sowie berechnete Transformationsvektoren, dargestellt mit Plan-Hintergrund (Landeskarte, Ortho¬foto oder topografisches Landschaftsmodell).



Weiterführende Informationen

Dokumente

Bilder

Batch-Betrieb
Batch-Betrieb: Transformation von Shapefiles

Aktualisierung der Berechnung von Spaltenwerten
Dateiänderung: Aktualisierung / Berechnung von Spaltenwerten

Änderung einer LTOP-Koordinatendatei
Änderung einer LTOP-Koordinatendatei

Änderung einer LTOP-Messdatei
Änderung einer LTOP-Messdatei


Applikation herunterladen

GeoSuite

Version 1.5.3794  für Windows 32- oder 64-Bit - Installationspaket
