swissBUILDINGS3D 2.0

swissBUILDINGS3D 2.0 è un set di dati vettoriali che rappresenta gli edifici sotto forma di modelli in 3D, con le forme dei tetti e dei relativi bordi. L’alto grado di precisione in tutte e tre le dimensioni, la copertura estremamente estesa e la riproduzione realistica dei volumi degli edifici fanno di questo prodotto un set di dati di base prezioso per un ampio ventaglio di applicazioni. swissBUILDINGS3D 2.0 viene aggiornato in un ciclo di 6 anni.

build3D2

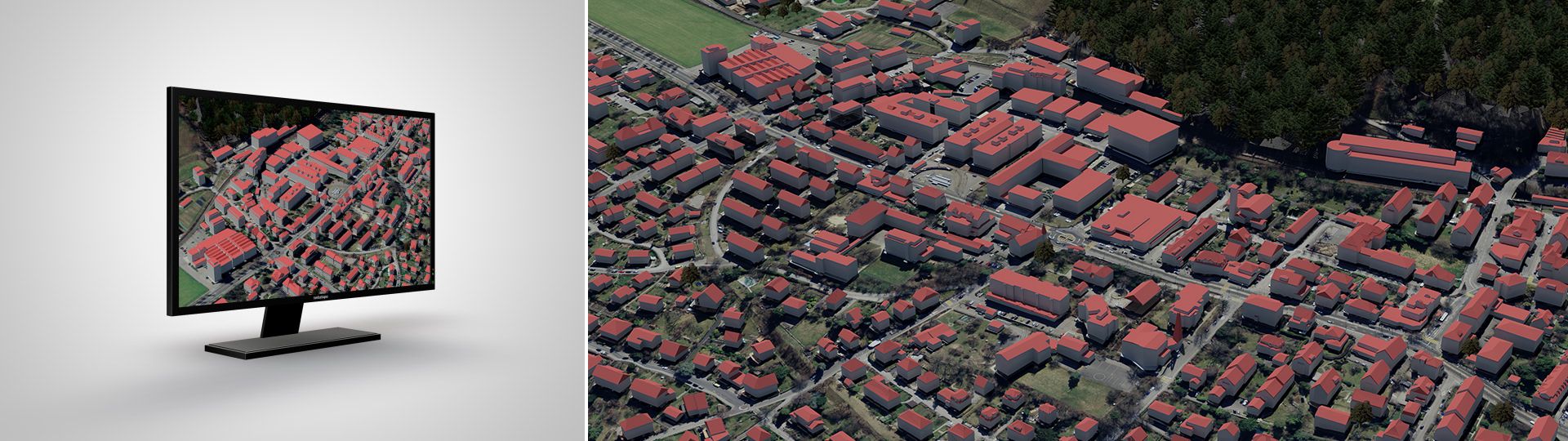

Modelli degli edifici della Svizzera in 3D

Le strisce aeree digitali ADS aggiornate realizzate da swisstopo fungono da base dati per la modellizzazione degli edifici. Le strutture dettagliate dei tetti vengono rilevate manualmente tramite fotogrammetria in tutte e tre le dimensioni e completate quindi con informazioni complementari sotto forma di attributi. Gli altri elementi degli edifici (pianta, facciate, bordi dei tetti) provengono da processi automatizzati. Con swissBUILDINGS3D 2.0, swisstopo dispone per la prima volta di modelli precisi degli edifici, caratterizzati da un’alta precisione, da un elevato grado di dettaglio e da forme dei tetti particolarmente realistiche.

Applicazioni

swissBUILDINGS3D 2.0 può trovare impiego in vari settori specialistici e costituisce una base di progettazione e di visualizzazione ideale in particolare per gli architetti (progetti di costruzione, concorsi di architettura), i progettisti (sviluppi di agglomerazioni, progetti urbanistici), gli ingegneri ambientali o gli enti pubblici. swissBUILDINGS3D 2.0 fornisce, per esempio, i dati di base ideali per le seguenti applicazioni:

  • Visualizzazioni in 3D dei settori del turismo, del marketing e delle manifestazioni informative
  • Analisi relative alle emissioni di rumore, inquinanti atmosferici e radiazioni elettromagnetiche
  • Analisi di visibilità e studi delle ombre proiettate
  • Elaborazione di un catasto solare
  • Simulazione e determinazione dei potenziali danni in relazione alle catastrofi naturali e studio delle possibili misure di protezione
  • Strumento di pianificazione per i settori dell’urbanistica e della pianificazione territoriale, della mobilità, della telecomunicazione, dell’energia, degli approvvigionamenti e dello smaltimento dei rifiuti
  • Analisi concernenti l’ecologia e la climatologia urbana

Condizioni di utilizzo

Ulteriori informazioni

Dettagli tecnici

Struttura

swissBUILDINGS3D 2.0 è composto da un livello tematico (volumi degli edifici con la relativa forma del tetto). I volumi degli edifici derivati costituiscono degli oggetti in 3D. A ciascun oggetto sono assegnati diversi attributi (p. es. tipo di oggetto, utilizzo o nome). Nel caso di formati di dati che comprendono un solo attributo, si tratta sempre del il tipo di oggetto.

Formati dei dati

  • ESRI File Geodatabase (MultiPatch Features)
  • DXF
  • ESRI Shapefile (MultiPatch Features)  (si prega di ordinare i dati via e-mail all’indirizzo geodata@swisstopo.ch)
  • CityGML (si prega di ordinare i dati via e-mail all’indirizzo geodata@swisstopo.ch)
  • KML (si prega di ordinare i dati via e-mail all’indirizzo geodata@swisstopo.ch)
  • OBJ (si prega di ordinare i dati via e-mail all’indirizzo geodata@swisstopo.ch)

Sistema di coordinate

  • MN95/LN02

Qualità

L’adozione del metodo di rilevamento fotogrammetrico assicura un’alta precisione e un elevato grado di dettaglio di swissBUILDINGS3D 2.0.

Precisione: ±30cm - 50cm in planimetria e in altimetria

Grado di dettaglio: un modello di edificio vettoriale è composto da una pianta, da facciate, dai bordi dei tetti e dalle forme realistiche di questi ultimi senza testurizzazione. All’atto del rilevamento si tiene conto degli elementi dei tetti (p. es. gli abbaini o le soprastrutture) di dimensioni dei lati a partire da 8 metri.

Misura minima per i singoli edifici: edificio principale ≥ 8m x 3m; a seconda dei casi, gli edifici principali possono essere rilevati anche con misure inferiori.

Grado di specificazione CityGML: LoD 2

Documenti

Le pubblicazioni concernenti swissBUILDINGS3D sono disponibili soltanto in tedesco e in francese.

Vi preghiamo di selezionare la vostra lingua preferita per accedere ai documenti desiderati

Campioni di dati

swissBUILDINGS3D 2.0 - Accesso ai geodati
