Pubblicato il 8 gennaio 2024

swissBUILDINGS3D 2.0

swissBUILDINGS3D 2.0 è un set di dati vettoriali che rappresenta gli edifici sotto forma di modelli in 3D, con le forme dei tetti e dei relativi bordi. L’alto grado di precisione in tutte e tre le dimensioni, la copertura estremamente estesa e la riproduzione realistica dei volumi degli edifici fanno di questo prodotto un set di dati di base prezioso per un ampio ventaglio di applicazioni.

Informazione importante: swissBUILDINGS^3D 2.0 non sarà più aggiornato. Tuttavia, il prodotto è ancora disponibile. D'ora in poi, swisstopo aggiornerà solo swissBUILDINGS^3D 3.0 Beta. I modelli di edifici di questo set di dati sono già disponibili in diversi cantoni con l'identificatore federale degli edifici (EGID).

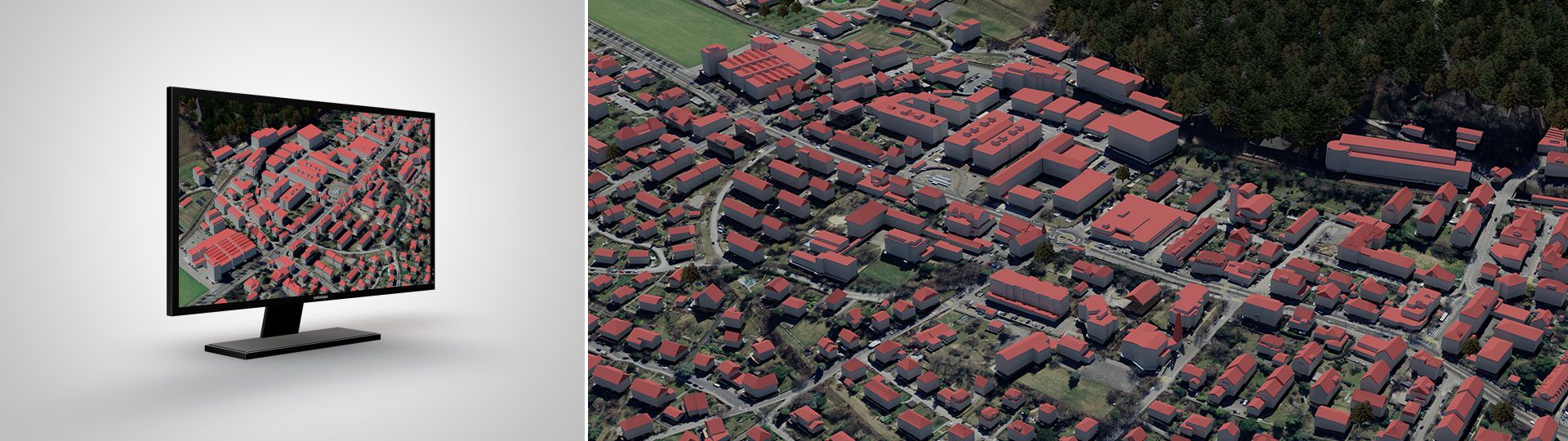

Modelli degli edifici della Svizzera in 3D

Metodo di produzione

Delle strisce di immagini aeree digitali ADS attuali realizzate da swisstopo fungono da base dati per la modellizzazione degli edifici. Sulla base di queste immagini, i tetti sono realizzati manualmente in 3D (stereorestituzione) e completati con delle informazioni aggiuntive. Gli altri elementi dell’edificio (impronta al suolo e facciate) vengono generati automaticamente in seguito.

Applicazioni

swissBUILDINGS^{3D 2}.0 offre una base di dati 3D ideale soprattutto per gli studi di architettura, pianificazione e ingegneria, gli sviluppatori di software o le autorità. Gli edifici sono una componente importante per una rappresentazione digitale del paesaggio, pertanto swissBUILDINGS^3D è spesso utilizzato nei seguenti settori:

Visualizzazioni 3D e piattaforme web 3D
Base di pianificazione nei settori della pianificazione urbana e spaziale, dello sviluppo degli insediamenti, della mobilità, delle telecomunicazioni o dell'energia
Analisi della visibilità e dello sfarfallio delle ombre
Analisi della dispersione (per esempio rumore, inquinanti atmosferici, radiazioni elettromagnetiche)
Calcoli del potenziale solare
Simulazioni di eventi naturali
Ecologia e climatologia urbana

Condizioni di utilizzo

Ulteriori informazioni

Struttura
swissBUILDINGS^3D 2.0 è composto da un livello tematico (volumi degli edifici con la relativa forma del tetto). I volumi degli edifici derivati costituiscono degli oggetti in 3D. A ciascun oggetto sono assegnati diversi attributi (p. es. tipo di oggetto, utilizzo o nome). Nel caso di formati di dati che comprendono un solo attributo, si tratta sempre del il tipo di oggetto.
Formati dei dati
- ESRI File Geodatabase (MultiPatch Features)
- DXF
- ESRI Shapefile (MultiPatch Features) (si prega di ordinare i dati via e-mail all’indirizzo geodata@swisstopo.ch)
- CityGML (si prega di ordinare i dati via e-mail all’indirizzo geodata@swisstopo.ch)
- KML (si prega di ordinare i dati via e-mail all’indirizzo geodata@swisstopo.ch)
- OBJ (si prega di ordinare i dati via e-mail all’indirizzo geodata@swisstopo.ch)
Sistema di coordinate
- MN95/LN02
Qualità
L’adozione del metodo di rilevamento fotogrammetrico assicura un’alta precisione e un elevato grado di dettaglio di swissBUILDINGS^3D 2.0.
Precisione: ±30cm - 50cm in planimetria e in altimetria

Grado di dettaglio: un modello di edificio vettoriale è composto da una pianta, da facciate, dai bordi dei tetti e dalle forme realistiche di questi ultimi senza testurizzazione. All’atto del rilevamento si tiene conto degli elementi dei tetti (p. es. gli abbaini o le soprastrutture) di dimensioni dei lati a partire da 8 metri.

Misura minima per i singoli edifici: edificio principale ≥ 8m x 3m; a seconda dei casi, gli edifici principali possono essere rilevati anche con misure inferiori.

Grado di specificazione CityGML: LoD 2.3
Le pubblicazioni concernenti swissBUILDINGS^3Dsono disponibili soltanto in tedesco e in francese.

Vi preghiamo di selezionare la vostra lingua preferita per accedere ai documenti desiderati
Campioni di dati swissBUILDINGS3D 2.0 - MN95
- swissBUILDINGS3D 2.0
I campioni di dati mostrano il loro genere e formato e possono quindi essere utilizzati per dei test.
- map.geo.admin.ch (Visualizzatore 3D)
