Die Grundlagen eines Koordinatensystems
Um einen bestimmten Ort auf einer Karte zu lokalisieren, braucht es gemeinsame Regeln. Hier kommt das Koordinatensystem ins Spiel: Es legt einen Ausgangspunkt, Messachsen und eine Methode fest, wie die Erde auf einer ebenen Fläche dargestellt wird.
Wozu dient ein Koordinatensystem?
Stellen Sie sich vor, Sie müssten jemandem den genauen Standort einer Berghütte beschreiben. Sie könnten den Weg beschreiben, aber das bliebe vage. Mit Koordinaten geben Sie zwei genaue Werte an, und die Person weiss genau, wohin sie gehen muss, überall auf der Welt.
Ein Koordinatensystem ist genau dieser gemeinsame Rahmen, der es ermöglicht, jedem Punkt auf der Erdoberfläche zwei Werte – oder drei, wenn man die Höhe mit einbezieht – zuzuweisen.
Kurz gesagt
Ein Koordinatensystem definiert drei Elemente: einen Ursprungspunkt (den «Nullpunkt»), Messachsen (wie die Himmelsrichtungen) und eine Einheit (oft Meter oder Grad). Alles andere ergibt sich daraus.
Die Herausforderung: Die Erde flach machen
Die Erdoberfläche ist gekrümmt. Karten hingegen sind flach. Eine gekrümmte Oberfläche auf einer ebenen Karte darzustellen, ist deshalb eine echte geometrische Herausforderung. Es ist ein bisschen so, als würde man versuchen, eine Orangenschale in einem Stück flach zu drücken: unmöglich, ohne sie zu zerreissen oder zu zerknittern.

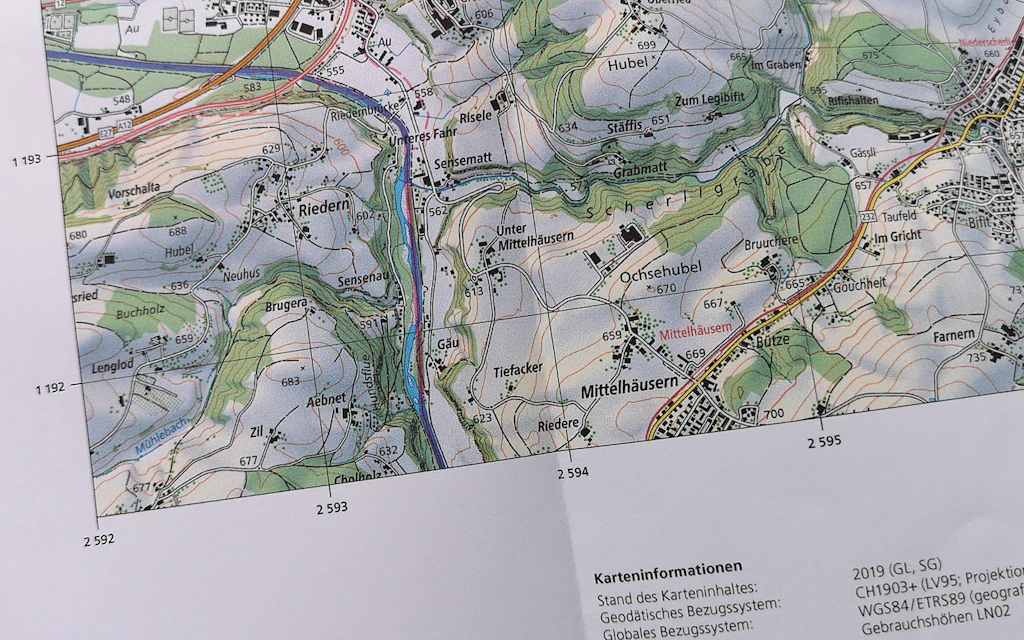

Auf der Grundlage dieser kartografischen Projektion wird anschliessend ein Netz aus zueinander senkrechten Linien – das Koordinatennetz – auf die Landeskarten übertragen. Diese Linien erleichtern die Bestimmung der Koordinaten auf den Karten.
Jedes Land oder jede Region wählt die Projektion, die Verzerrungen auf ihrem Gebiet minimiert. Für ein relativ kleines Gebiet wie die Schweiz ist es möglich, eine sehr realitätsgetreue Darstellung zu erhalten.
Die in der Schweiz verwendete Projektion

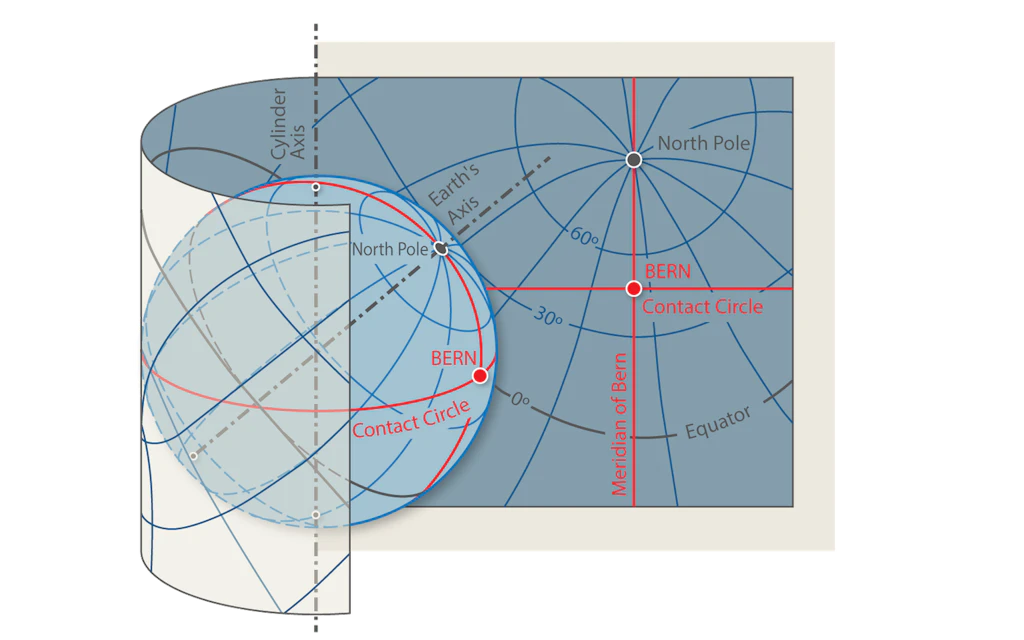

Die Schweiz hat sich für eine doppelte Projektion entschieden, nämlich eine zylindrische und konforme Projektion mit schräger Achse. Konkret bedeutet dies, dass man einen imaginären Zylinder um den Globus «wickelt», der leicht geneigt ist, um sich der Form und Lage der Schweiz anzupassen, und diesen Zylinder dann «abwickelt», um die flache Karte zu erhalten.
Globale und nationale Systeme
Es gibt weltweit nicht nur ein einziges Koordinatensystem. Man unterscheidet zwei grosse Gruppen: globale und nationale Systeme.
Globale Systeme
Gültig auf dem gesamten Planeten. Das Bekannteste ist WGS84. Es gibt die Koordinaten in Breiten- und Längengraden an.
Nationale Systeme
Auf ein Land oder eine Region zugeschnitten. Sie bieten eine höhere lokale Genauigkeit. Die offiziellen Koordinaten der Schweiz basieren auf dem Referenzrahmen LV95.
