Publié le 8 janvier 2024

La Suisse en haute résolution

Source principale pour la production des géodonnées, les images aériennes sont à la base des produits tels que SWISSIMAGE ou des cartes nationales. Grâce à un capteur photographique à la pointe de la technologie, swisstopo vous offre la Suisse en haute résolution.

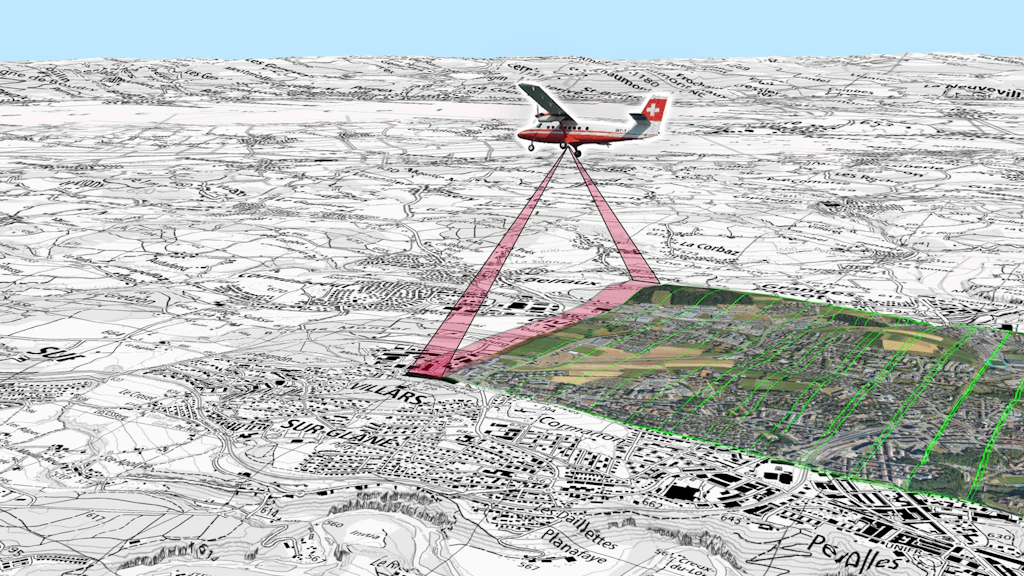

Représentation d'un levé aérien à l'aide du DMC4-S.

Chez swisstopo, nous photographions la Suisse d’en-haut depuis le milieu des années 1920. En passant du noir et blanc à la couleur, en ajoutant une information infrarouge ou en augmentant la résolution au sol, nous suivons l'évolution technologique de près. Depuis 2005, l’acquisition des images aériennes est passée à l’ère du numérique.

Technologie aéroportée de pointe

Depuis 2026, swisstopo utilise la caméra Leica DMC‑4S pour l’acquisition de ses images aériennes. Contrairement aux capteurs à balayage linéaire (en service entre 2005 et 2025), cette caméra numérique de nouvelle génération repose sur une technologie matricielle composée de plusieurs capteurs synchronisés qui capturent simultanément des images à très haute résolution. Lors des vols, des images sont prises avec un fort recouvrement longitudinal et latéral, ce qui permet de couvrir efficacement de grandes surfaces tout en garantissant une géométrie précise. Les prises de vue sont réalisées dans plusieurs canaux spectraux (rouge, vert, bleu et proche infrarouge), ce qui offre des possibilités d’analyse étendues. Grâce à ce recouvrement important entre les images, il est possible de reconstruire un modèle tridimensionnel précis de la surface observée. Ce processus, appelé restitution photogrammétrique, permet à swisstopo de produire et de mettre à jour de nombreux jeux de données tels que les modèles de terrain, les modèles du paysage ou encore les cartes nationales.

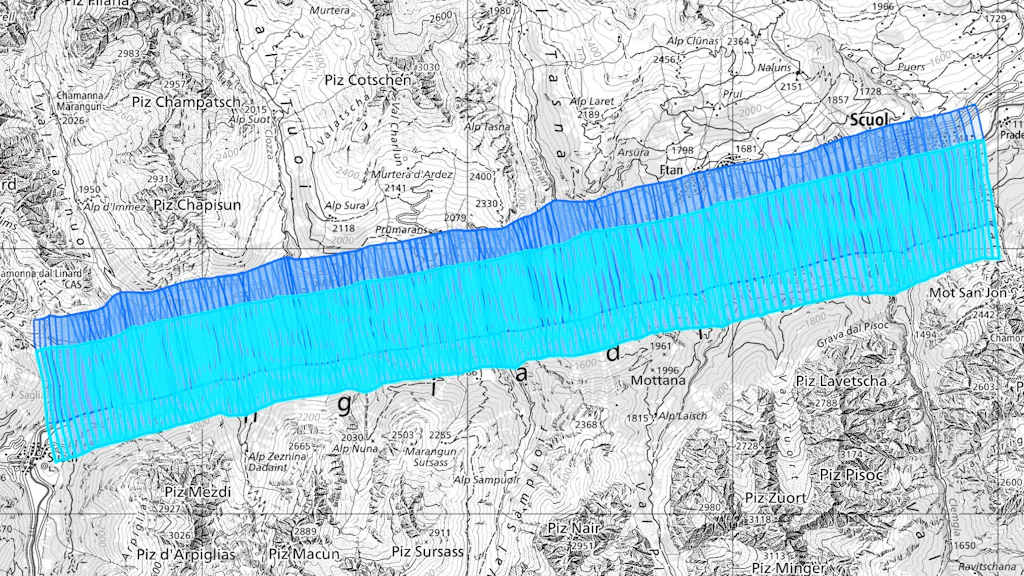

Empreinte au sol des images acquises avec la DMC-4S

Pour assurer une couverture optimale, les images sont prises avec un recouvrement latéral d’au minimum 55% et un recouvrement longitudinal de 80%.

Depuis 2017, swisstopo acquiert ses prises de vue avec une résolution au sol de 10 centimètres sur le plateau, le Jura, le sud du Tessin et dans les deux vallées alpines principales (celle du Rhône en aval de Brigue et celle du Rhin en aval de Coire). La topographie plus complexe des Alpes, avec des différences importantes dans l’altitude, limite cette dernière à 20 centimètres (à partir de 2026, auparavant, la résolution était de 25 centimètres).

Répartition des résolutions au sol : 10 cm (en bleu) et 20 cm (en vert) - sous réserve de modification

L'avion qui acquiert ces prises de vue survole le territoire de manière optimisée selon la topographie et la météo. Le vol s’effectue à environ 2'850 mètres au-dessus du sol pour obtenir une résolution au sol de 10 centimètres et à environ 5'700 mètres au-dessus du sol pour une résolution de 20 centimètres.

Découpage territorial

swisstopo survole et photographie régulièrement la Suisse et le Liechtenstein. Depuis 2008, un tiers du territoire est produit chaque année suivant un découpage défini. Le découpage actuel, en vigueur depuis 2017, divise le pays en 3 régions selon les limites cantonales.

• La région ouest avec 6 cantons (GE, VD, NE, FR, JU, VS) - Première acquisition en 2017, prochaines acquisitions tous les 3 ans.
• La région centrale avec 10 cantons (BE, BL, BS, SO, AG, LU, OW, NW, UR, TI) - Première acquisition en 2018, prochaines acquisitions tous les 3 ans.
• La région est avec 10 cantons (SH, ZH, TG, SG, AI, AR, SZ, GL, ZG, GR) et la Principauté du Liechtenstein - Première acquisition en 2019, prochaines acquisitions tous les 3 ans.

Grâce à ce découpage, les communes et cantons ont toujours des données complètes de la même année de vol sur l’ensemble de leur étendue.

• Acquisition des images aériennes avant 2026

  De 2005 à 2025, swisstopo a acquis ses images aériennes par des capteurs à « balayage longitudinal ». Le dernier capteur utilisé a été la caméra ADS100 de Leica Geosystems. Ce capteur linéaire scanne une bande de territoire grâce au déplacement de l’avion et produit une seule longue image (jusqu’à plus de 100 kilomètres).

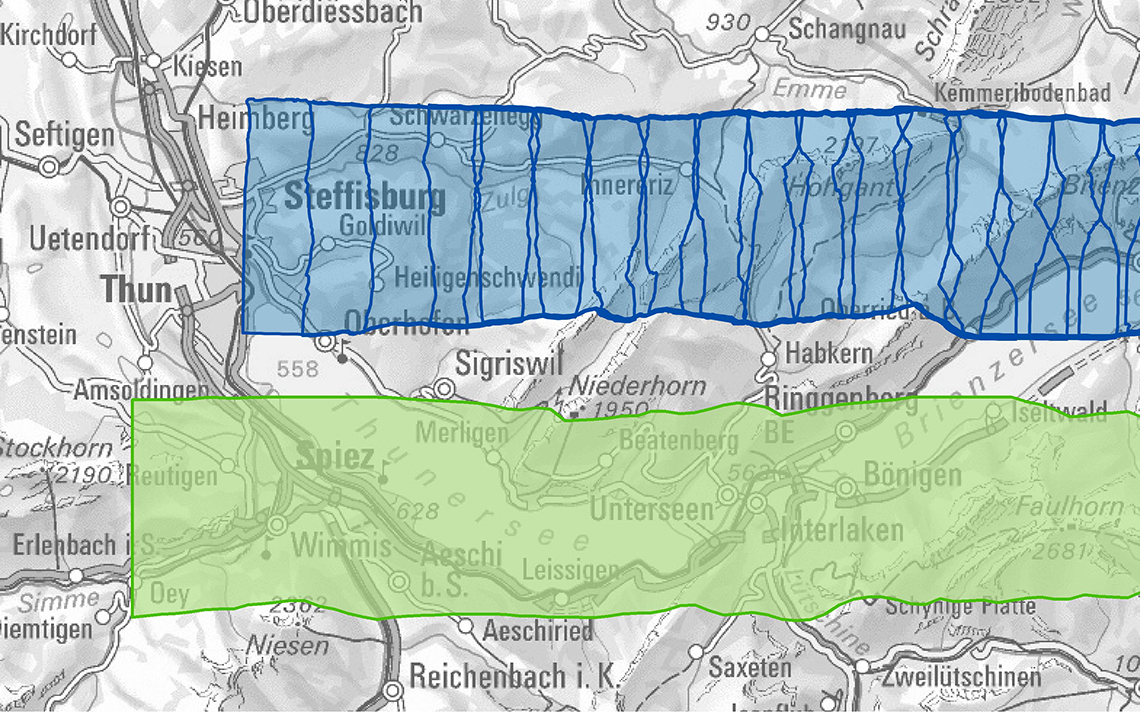

  Empreinte au sol des images acquises avec une technologie à "balayage longitudinal" (en vert) et celles acquises avec un capteur rectangulaire (en bleu)

  Chaque bande d’image est prise sous trois angles : au nadir, vers l’avant et vers l’arrière. Ces différents angles de vue permettent d’obtenir un modèle en trois dimensions de la scène photographiée et de mesurer précisément la position et l’altitude des objets observés. Ce travail, appelé restitution photogrammétrique, permet à swisstopo de générer et de mettre à jour de nombreuses données comme les modèles de terrain, les modèles du territoire ou encore les cartes nationales.

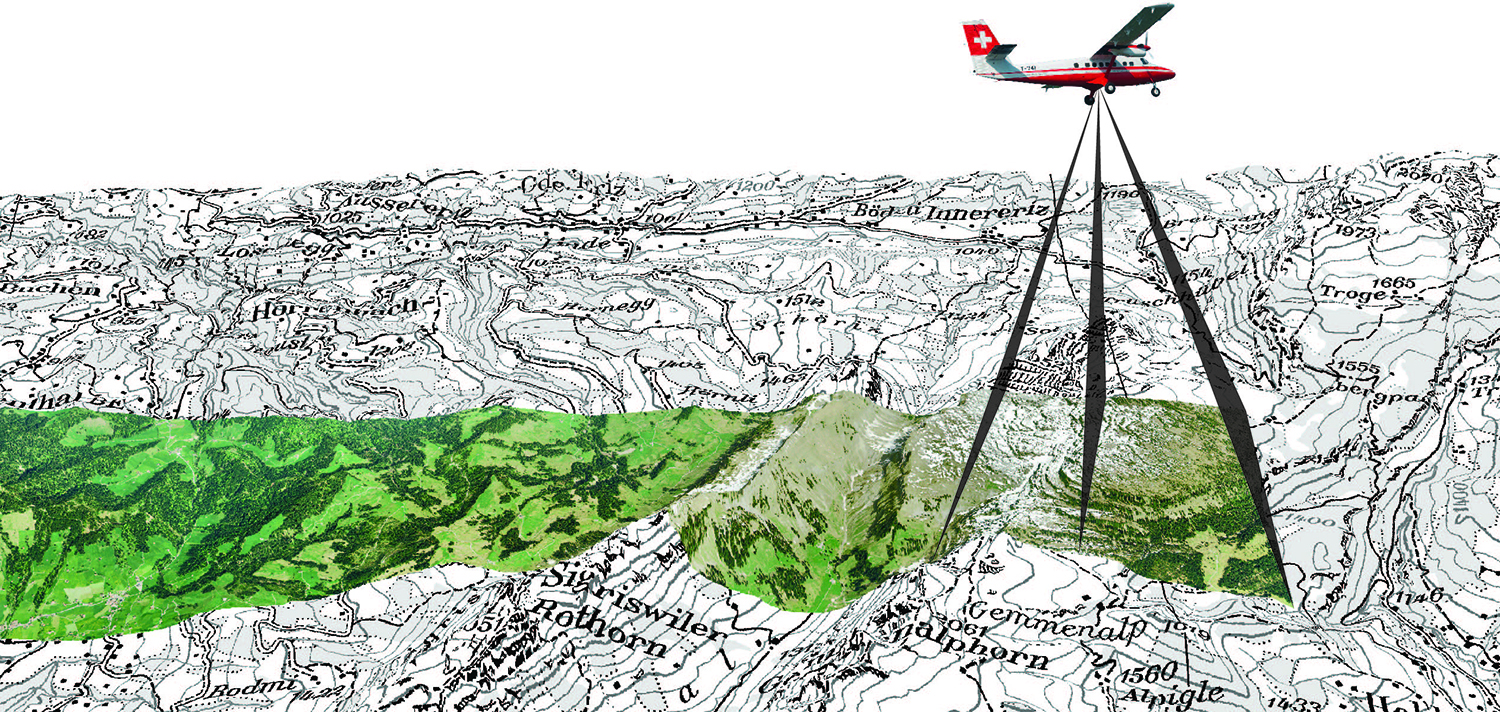

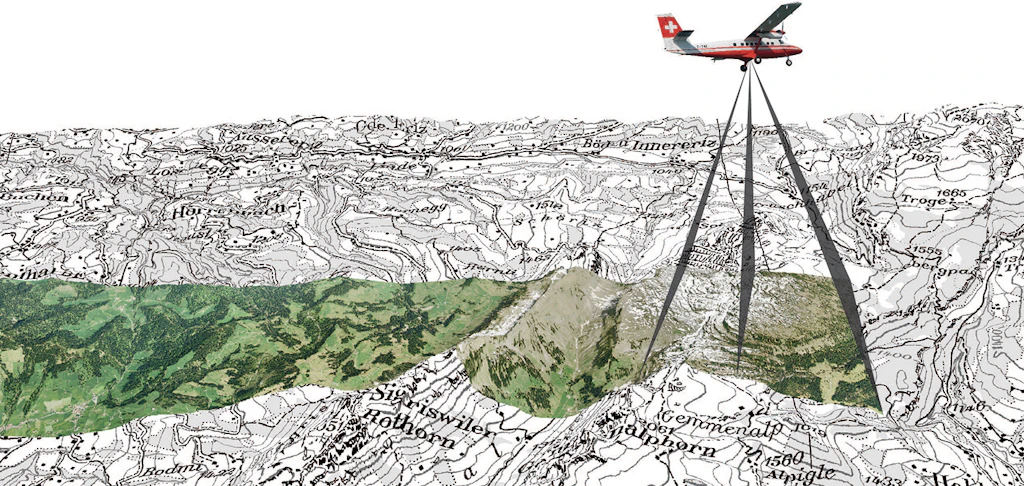

  Illustration des 3 angles d'acquisition de l'ADS100

  Pour assurer une couverture optimale, les images sont prises avec un recouvrement latéral d’au minimum 30%.

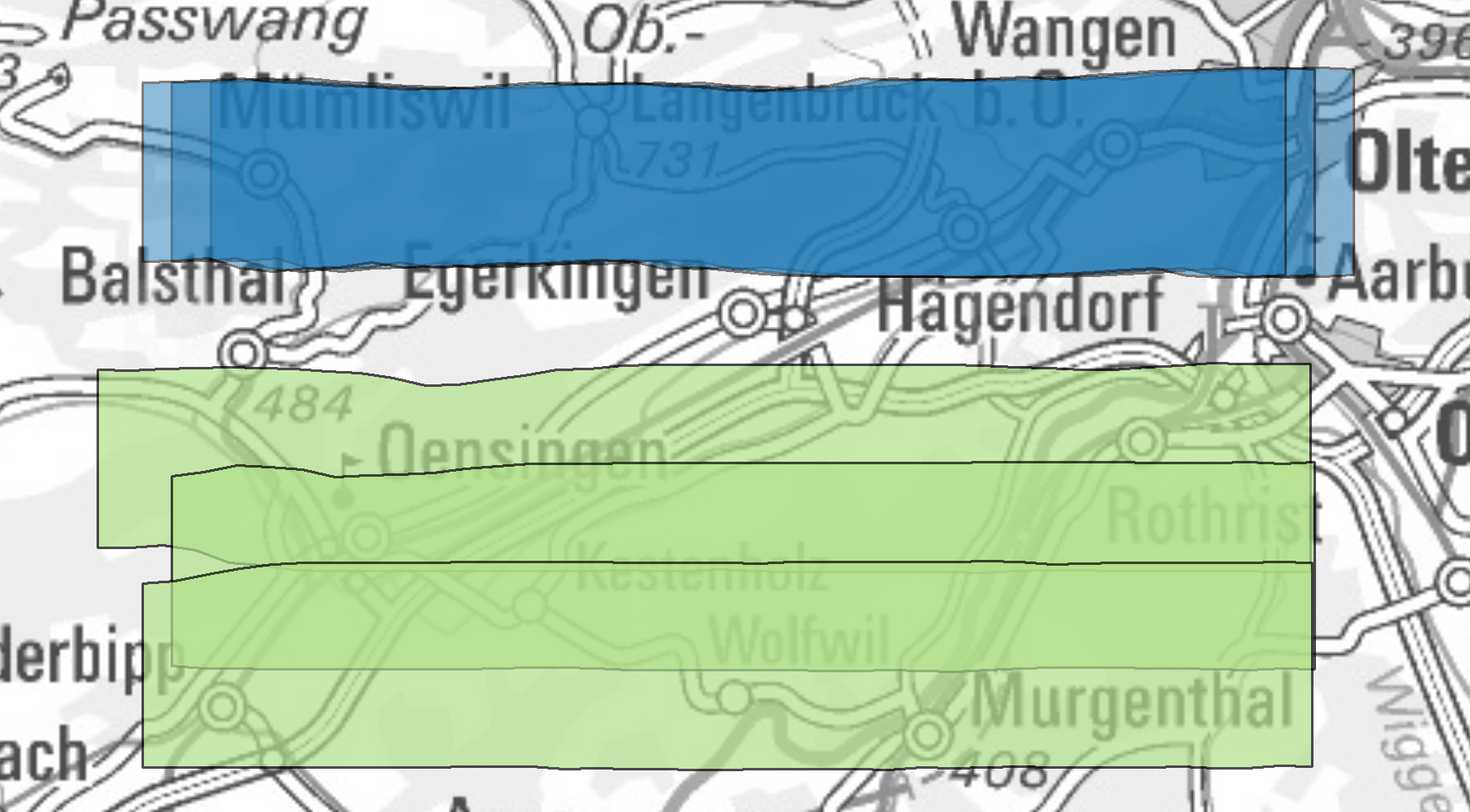

  Illustration du recouvrement de l'ADS100

• Découpage territorial avant 2017

  Les images aériennes et les produits dérivés suivaient un autre découpage territorial. Ils divisaient également le territoire en 3 régions mais ne suivaient pas de limites administratives et ne représentaient donc pas les mêmes avantages que la répartition actuelle.

• Répartition des résolutions au sol avant 2017

  Répartition des résolutions au sol avant 2017 : 25 cm (en vert clair) et 50 cm (en vert foncé)

• Évolution de la résolution au sol

  Depuis 20 ans nous avons amélioré la résolution au sol de nos images en passant de 50 à 25 centimètres en 2005 puis de 25 à 10 centimètres en 2017. Avec le nombre de pixels disponibles par unité de surface, cela correspond à un facteur de 25!

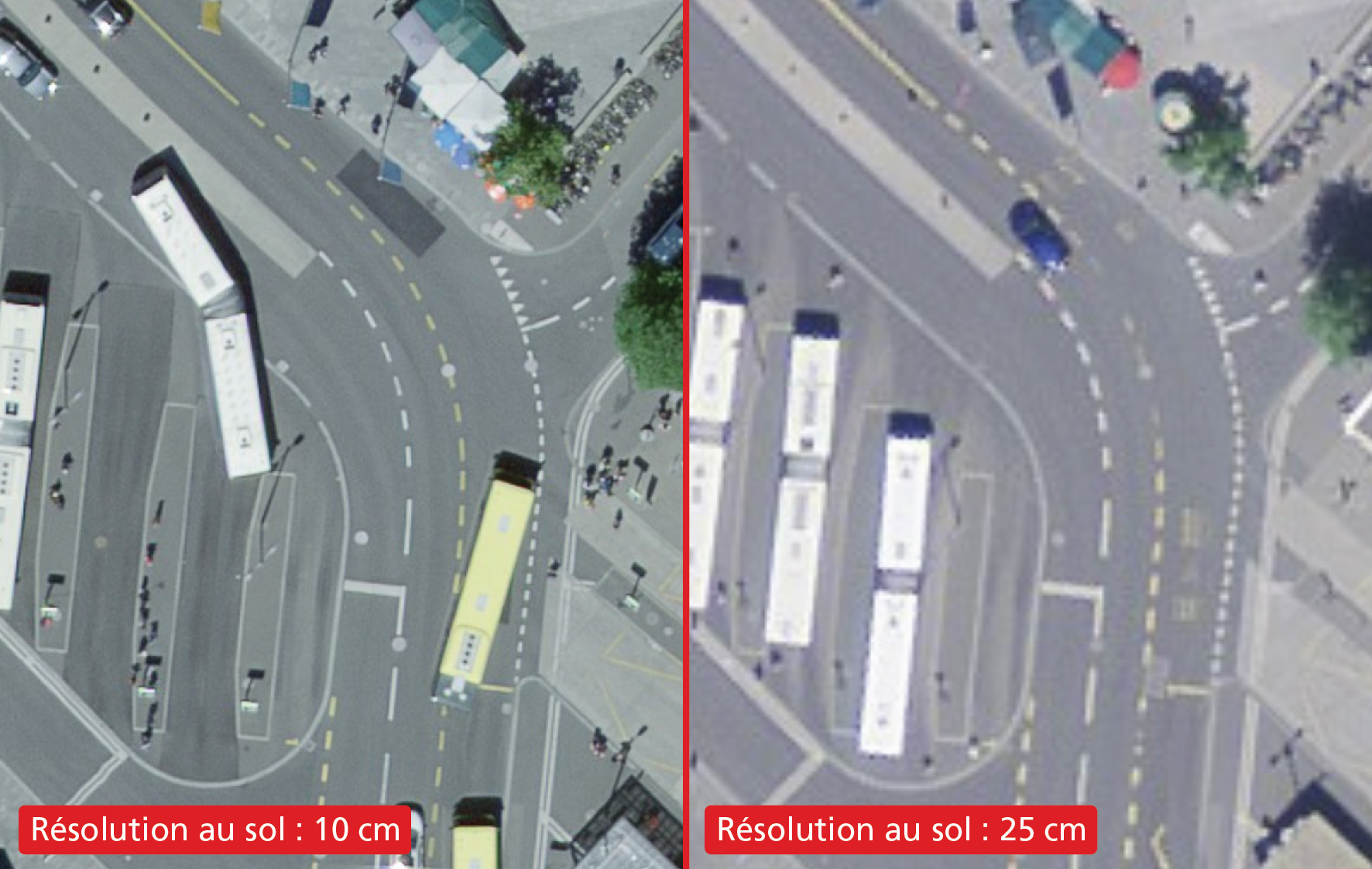

  Extraits d'orthophoto avec une résolution au sol de 10 cm (gauche) et 25 cm (droite).

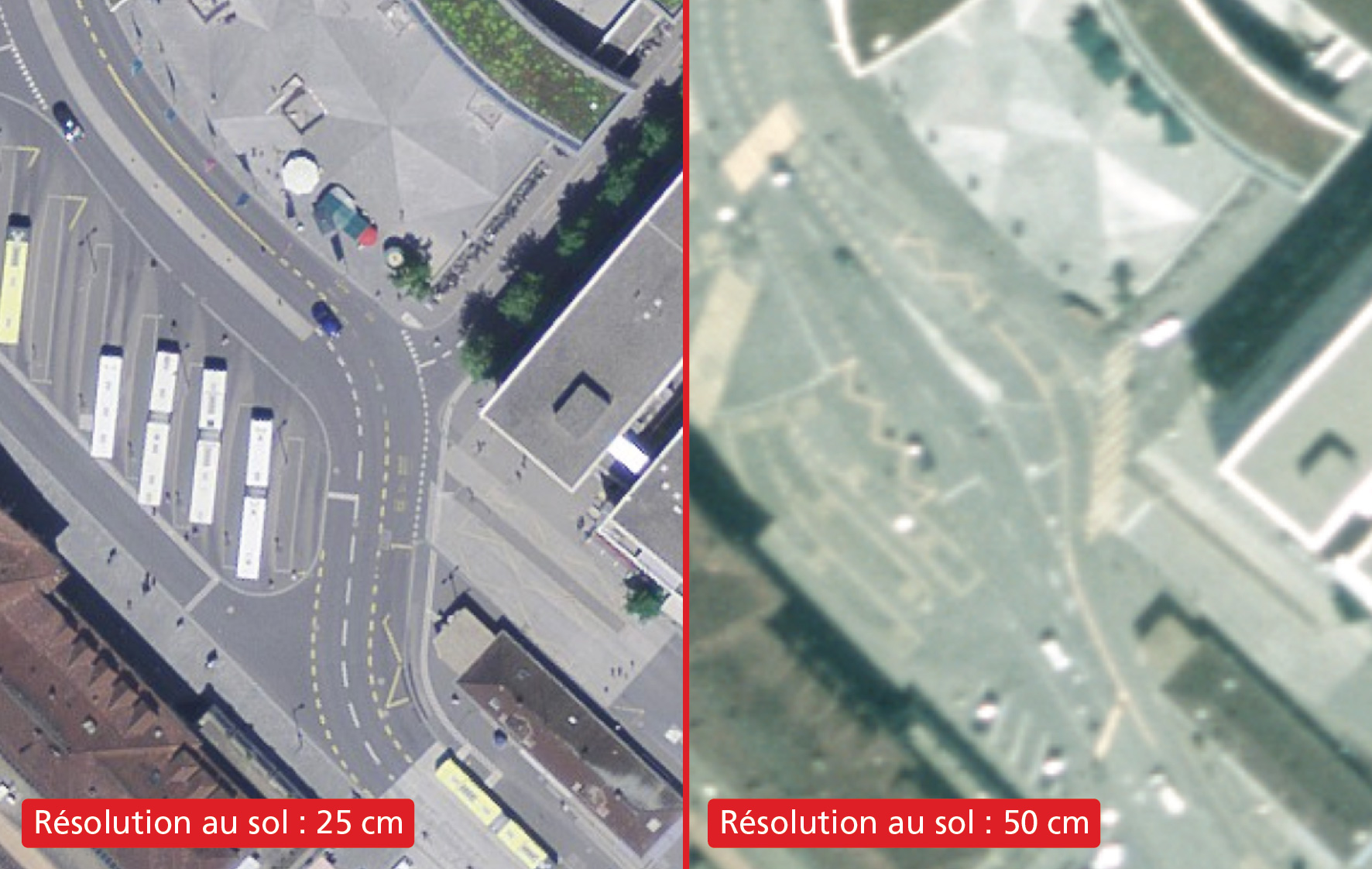

  Extraits d'orthophoto avec une résolution au sol de 25 cm (gauche) et 50 cm (droite)
