Photographies aériennes

Les photos aériennes sont des prises de vue du paysage, effectuées avec des caméras analogiques depuis des avions.

aerial_images_digital

Prises de vue analogiques scannées

Les images aériennes sont des prises de vue analogiques scannées et uniquement mises à disposition au format numérique. Vous trouverez des informations détaillées sur les images aériennes à la rubrique Collection photographique. Le LUBIS-Viewer permet la recherche, la consultation et la commande de toutes les prises de vue terrestres, photos et bandes d’images aériennes disponibles dans le système d’information LUBIS de swisstopo.
Il existe des images aériennes analogiques de l’ensemble du territoire jusqu’à l’année 2007. Les prises de vue plus récentes, à partir de 2008, sont proposées avec le produit SWISSIMAGE.
Quelque 40 000 images aériennes de la collection photographique de swisstopo sont accompagnées d’éléments d’orientation et d’une orthophoto. Pour vous renseigner sur leur disponibilité, consultez les informations complémentaires des images aériennes correspondantes dans le visualiseur LUBIS.
En fonction des disponibilités, le produit «Photographies aériennes» englobe les données suivantes:

  • Image aérienne numérisée
  • Fiche de données
  • Eléments d’orientation
  • Orthophoto

Applications

  • Comme base pour des études dans le développement du paysage et du milieu bâti
  • Pour la recherche dans le domaine de la nature et de l'environnement
  • Comme base de planification
  • Pour la détermination de sites contaminés

Prix et commande

Les données ne sont pas disponibles en téléchargement libre. Prière d'adresser vos commandes à geodata@swisstopo.ch qui établira une offre pour les frais de mise à disposition.
Pour faciliter les commandes, merci de mentionner les numéros d’image qui se trouvent dans le LUBIS-Viewer.

Conditions d’utilisation

Informations complémentaires

Détails techniques

Image aérienne

  • quantité de données par photo: n/b env. 270 MB, 1 canal; couleurs env. 830 MB, 3 canaux (RGB)
  • résolution du scan: 23 x 23 cm 14 µm (1814 dpi),  ≤18 x 18 cm 21 µm (1210 dpi)
  • format des données: Tiff, 8 bit  par canal

Fiche de données

Fichier txt contenant l’ensemble des attributs proposés dans le visualiseur LUBIS.

Eléments d'orientation

Afin de pouvoir restituer des photos aériennes de façon métrique, il faut reconstruire l'emplacement et l'orientation de la photo dans l'espace au moment de la prise de vue.  A cet effet nous livrons les éléments d'orientation nécessaires qui déterminent l'orientation externe de la chambre de prise de vue. Les coordonnées x,y et z (système de coordonnées MN03 NF02) sont celles du centre de projection de la chambre de prise de vue, les angles omega, phi et kappa son orientation.

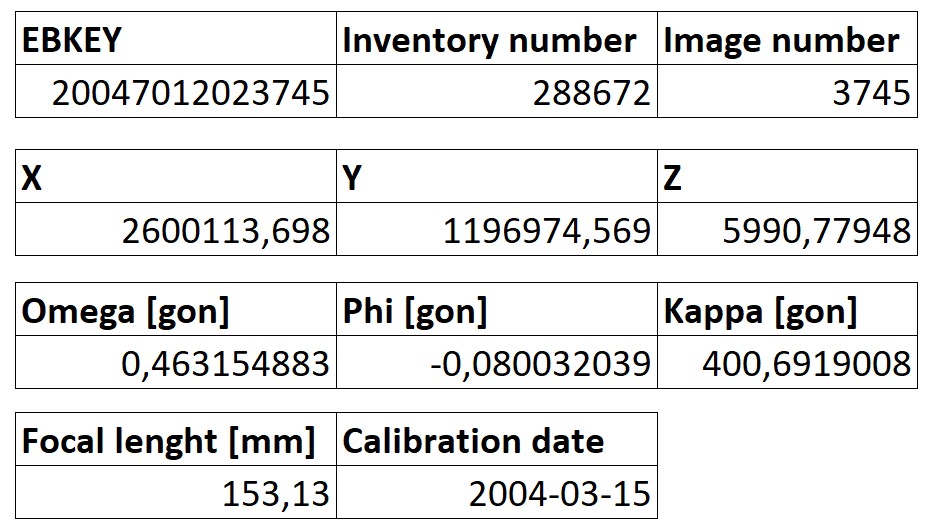

Exemple d'un jeu d'éléments d'orientation
Exemple d'un jeu d'éléments d'orientation

Les éléments d’orientation décrits ci-dessus sont disponibles pour quelque 40 000 images aériennes provenant de la collection photographique de swisstopo. A l’achat d’une image aérienne, les éléments d’orientation correspondants sont fournis gratuitement.

Les propriétés de la projection géométrique de la chambre de prise de vue sont considérées comme l’ orientation interne, consignée dans les certificats d’étalonnage (voir documents).

Orthophoto

  • La résolution dépend de l’échelle de l’image et varie de 0,5 à 1 m.
  • Les orthophotos sont réalisées au moyen de la version actuelle de swissALTI3D. La précision planimétrique atteint 2 à 4 pixels.
  • Quantité de données par orthophoto: n/b env. 270 MB, 1 canal; couleurs env. 830 MB, 3 canaux (RGB)
  • Format des données: Tiff, 8 bit par canal avec TFW (World File)


Les données sont fournies sur des supports appropriés (clé USB ou disque dur).

Image aérienne et orthophoto Churwalden, 1985
Image aérienne et orthophoto Churwalden, 1985

Documents

Certificats d'étalonnage des chambres de prise de vues

Dans la liste suivante, vous trouvez les certificats d'étalonnage classés par numéro d'objectif et par date. Considérez la date à laquelle votre prise de vue a été faite et utilisez le dernier protocole établi précédant cette date. Cette liste contient tous les protocoles de calibration en notre possession. Les prises de vue plus anciennes ne possèdent pas de tels documents.

Exemple: Pour une photo faite le 13 août 1999 avec l' objectif no. 13211, vous devez utiliser le certificat du 28 novembre 1996.

Les certificats d'étalonnage peuvent être téléchargés en tant que fichier PDF (cliquer sur la date).

Échantillons

Les échantillons de géodonnées montrent leur genre et leur format. Ils sont gratuits et ne doivent être utilisés qu’à des fins de tests. Il n’est pas permis de les inclure dans un produit.
