swissBUILDINGS3D 2.0

swissBUILDINGS3D 2.0 est un jeu de données vectorielles qui représente les bâtiments modélisés en 3D avec les formes des toits et avant-toits. La précision élevée dans chacune des trois dimensions, sa couverture très étendue ainsi que la reproduction particulièrement réaliste des volumes des bâtiments font de ce produit un jeu de données de base très précieux pour un large éventail d’applications.

Information importante : swissBUILDINGS^3D 2.0 ne sera plus mis à jour. Le produit reste cependant disponible. Dès maintenant, swisstopo actualise seulement swissBUILDINGS^3D 3.0 Beta. Dans ce jeu de données, les modèles de bâtiments sont déjà disponibles dans plusieurs cantons avec l'identificateur fédéral de bâtiment (EGID).

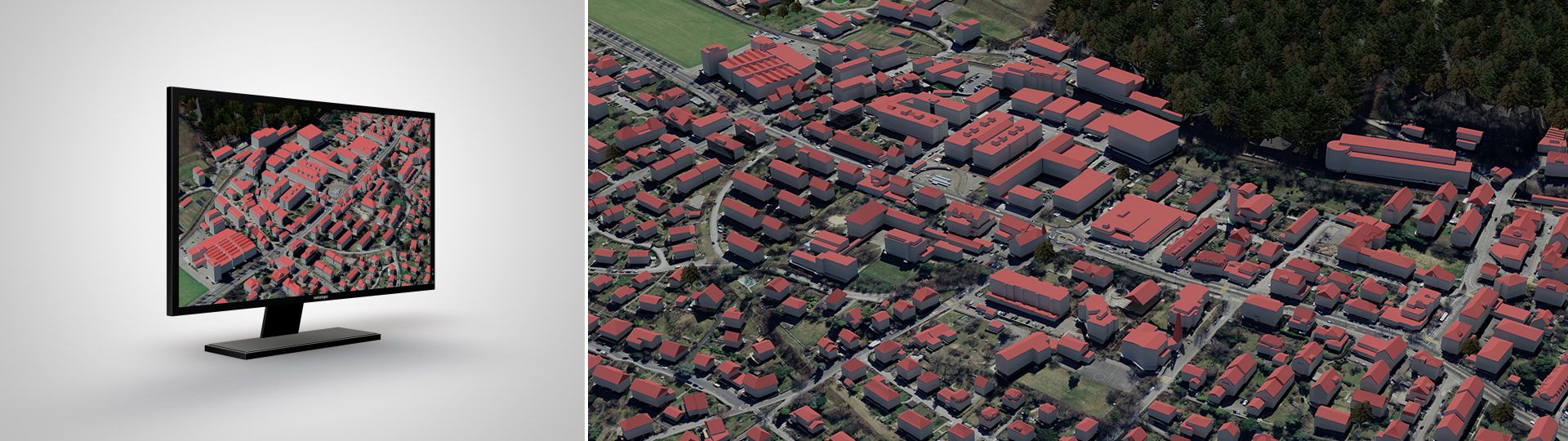

Les bâtiments modélisés de la Suisse en 3D

Méthode de production

Des bandes de photos aériennes numériques ADS actuelles de swisstopo servent de base à la modélisation des bâtiments. Les toits sont saisis en 3D par photogrammétrie (stéréorestitution) puis sont complétés par des informations supplémentaires. Les autres éléments du bâtiment (empreinte au sol et façades) sont générés automatiquement en post-traitement.

Applications

swissBUILDINGS^3D 2.0 offre une base de données idéale en 3D, en particulier pour les bureaux d'architecture, de planification et d'ingénierie, les développeurs de logiciels ou les autorités. Les bâtiments sont un élément important pour représenter numériquement un paysage, c'est pourquoi swissBUILDINGS^3D est souvent utilisé dans les domaines suivants :

Visualisations en 3D et plateforme web 3D
Base pour la planification en aménagement du territoire, urbanisme, mobilité, télécommunication ou énergie.
Analyses de visibilité, calculs d’ombres portées
Analyses de la propagation (bruit, polluants atmosphériques, rayonnement électromagnétique)
Calcul du potentiel en énergie solaire
Simulations d’événements naturels
Ecologie et climatologie urbaine

Conditions d’utilisation

Informations complémentaires

Structure
swissBUILDINGS^3D 2.0 se compose d’une couche thématique (des bâtiments avec la forme de leurs toits). Les bâtiments déduits constituent des corps en 3D. Plusieurs attributs sont alloués à chaque objet (par exemple le genre de l’objet considéré, son utilisation ou son nom). Lorsque les formats de fichiers utilisés ne peuvent comporter qu’un seul attribut, il s’agit toujours du genre de l’objet.
Formats de fichier
- ESRI File Geodatabase (MultiPatch Features)
- DXF
- ESRI Shapefile (MultiPatch Features) (prière d’adresser vos commandes à geodata@swisstopo.ch)
- CityGML (prière d’adresser vos commandes à geodata@swisstopo.ch)
- KML (prière d’adresser vos commandes à geodata@swisstopo.ch)
- OBJ (prière d’adresser vos commandes à geodata@swisstopo.ch)
Systèmes de coordonnées
- MN95/NF02
Qualité
La méthode de saisie retenue, la restitution photogrammétrique, permet de garantir un degré de spécification élevé de même qu’une grande précision pour swissBUILDINGS^3D 2.0.

Précision: ±30cm à 50cm en planimétrie et en altimétrie

Degré de spécification: un modèle de bâtiment vectoriel comprend le contour (projection horizontale), les façades, les avant-toits et des formes de toits aussi réalistes que possible sans texture. Les éléments d’une certaine ampleur (lucarnes ou ajouts) sont pris en compte sous condition (côté long de plus de 8m) lors de la saisie de la structure du toit.

Dimensions minimales pour la saisie des bâtiments: bâtiment principal ≥ 8m x 3m; dans certains cas, des bâtiments isolés de taille inférieure peuvent aussi être saisis.

Degré de spécification CityGML: LoD 2.3
Information produit swissBUILDINGS3D 2.0
PDF845.27 kB21 octobre 2021
Etat des données
Etat des données swissBUILDINGS3D 2.0
PDF1.68 MB6 septembre 2024
Information sur la mise à jour
swissBULDINGS3D 2.0 - Info mise à jour Mai 2024
PDF1.50 MB5 juin 2024
swissBULDINGS3D 2.0 - Info mise à jour novembre 2023
PDF2.53 MB15 janvier 2024
swissBULDINGS3D 2.0 - Info mise à jour Novembre 2022
PDF1.01 MB31 octobre 2023
swissBULDINGS3D 2.0 - Info mise à jour Mai 2023
PDF1.22 MB31 octobre 2023
swissBULDINGS3D 2.0 - Info mise à jour Mai 2022
PDF1.78 MB31 octobre 2023
swissBULDINGS3D 2.0 - Info mise à jour Octobre 2021
PDF373.86 kB31 octobre 2023
swissBULDINGS3D 2.0 - Info mise à jour mai 2021
PDF3.19 MB31 octobre 2023
swissBULDINGS3D 2.0 - Info mise à jour Octobre 2020
PDF357.81 kB31 octobre 2023
swissBULDINGS3D 2.0 - Info mise à jour Mars 2020
PDF342.30 kB31 octobre 2023
swissBULDINGS3D 2.0 - Info mise à jour Octobre 2019
PDF545.17 kB31 octobre 2023
swissBULDINGS3D 2.0 - Info mise à jour Avril 2019
PDF577.81 kB31 octobre 2023
Echantillons swissBUILDINGS3D 2.0 - MN95
- swissBUILDINGS3D 2.0
Les échantillons de géodonnées montrent leur genre et leur format et peuvent donc être utilisées à des fins de test.
- map.geo.admin.ch (Visualiseur 3D)
