Pubblicato il 8 gennaio 2024

La Svizzera ad alta risoluzione

Le immagini aeree, quale principale fonte per la produzione di geodati, sono determinanti per la realizzazione di prodotti come SWISSIMAGE o le carte nazionali. Grazie a un sensore d’immagini all’avanguardia, dal 2017 swisstopo metterà a disposizione immagini della Svizzera ad alta risoluzione.

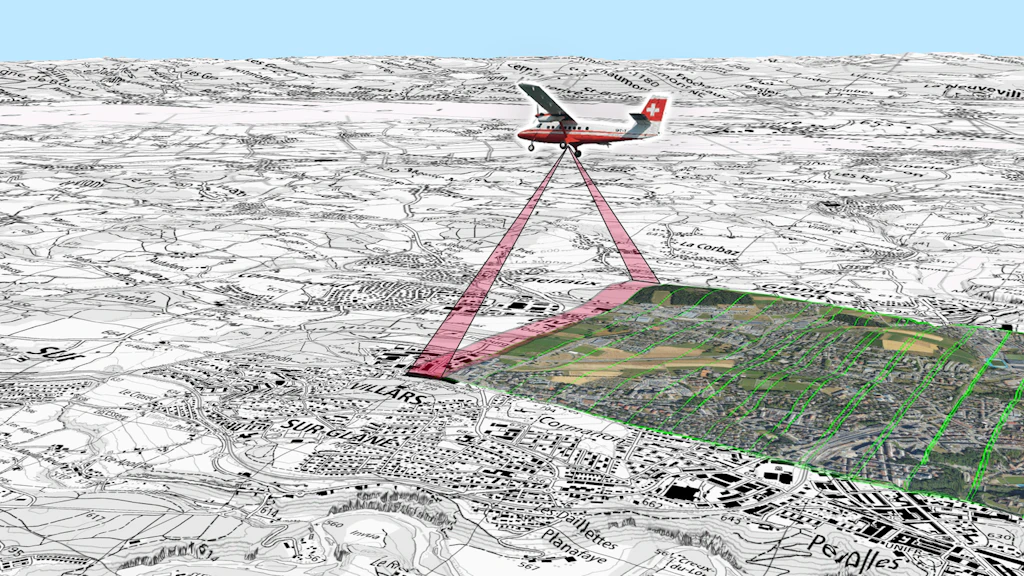

Rappresentazione di un rilievo aereo tramite DMC-4S

Dalla metà degli anni '20 swisstopo fotografa la Svizzera. I molteplici cambiamenti che si sono susseguiti a livello di materiale riflettono l’evoluzione tecnologica: dalla fotografia in bianco e nero alla fotografia a colori, dalla pellicola all’infrarosso fino alle immagini ad alta risoluzione. Dal 2005 le immagini aeree sono rilevate nel formato digitale.

Tecnologia aerofotogrammetrica all’avanguardia

Dal 2026, swisstopo utilizza la camera Leica DMC-4S per l’acquisizione delle sue immagini aeree. A differenza dei sensori a scansione lineare (in uso tra il 2005 e il 2025), questa camera digitale di nuova generazione si basa su una tecnologia a matrice composta da più sensori sincronizzati che catturano simultaneamente immagini ad altissima risoluzione.
Durante i voli, le immagini vengono acquisite con un forte sovrapposizionamento longitudinale e laterale, che consente di coprire efficacemente grandi superfici garantendo al tempo stesso una geometria precisa. Le riprese sono effettuate in più canali spettrali (rosso, verde, blu e vicino infrarosso), offrendo ampie possibilità di analisi.
Grazie all’elevato grado di sovrapposizione tra le immagini, è possibile ricostruire un modello tridimensionale preciso della superficie osservata. Questo processo, chiamato restituzione fotogrammetrica, permette a swisstopo di produrre e aggiornare numerosi set di dati come modelli del terreno, modelli del paesaggio e carte nazionali.

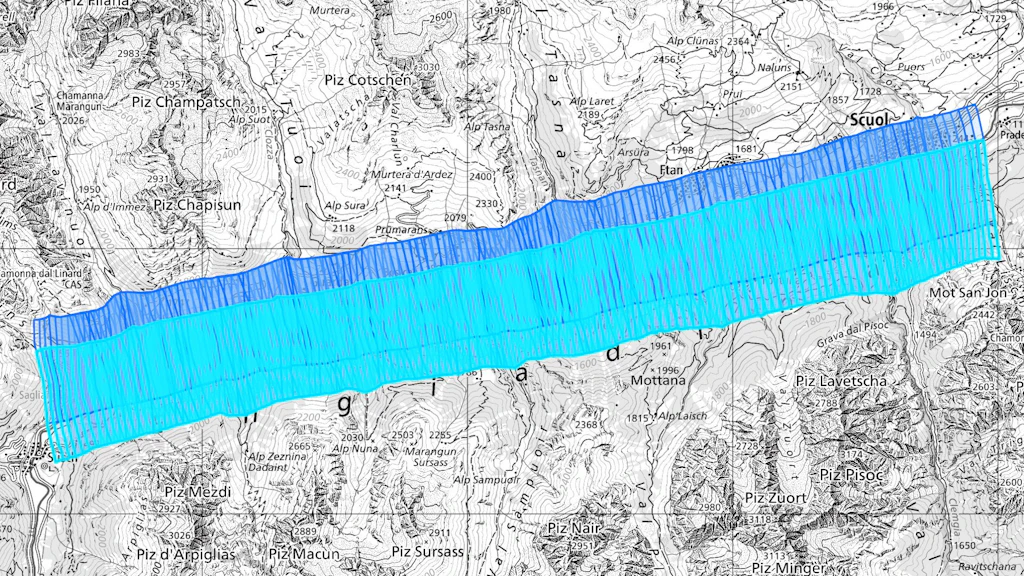

Impronta al suolo delle immagini acquisite con la DMC-4S

Per garantire una copertura ottimale, le immagini vengono acquisite con una sovrapposizione laterale di almeno il 55% e longitudinale dell’80%.

Dal 2017 swisstopo acquisisce immagini con una risoluzione al suolo di 10 cm sull'altopiano, nel Giura, nel sud del Ticino e nelle due principali valli alpine (la valle del Rodano sotto Briga e la valle del Reno sotto Coira). Le topografie più complesse delle Alpi con notevoli dislivelli limitano la risoluzione a 20 cm (à partre dal 2026, prima, la risoluzione era di 25cm).

Ripartizione delle risoluzioni al suolo: 10 cm (in blu) e 20 cm (in verde) – con riserva di modifica

L’aereo che acquisisce queste riprese sorvola il territorio in modo ottimizzato in base alla topografia e alle condizioni meteorologiche. Il volo avviene a circa 2’850 m sopra il suolo per ottenere una risoluzione al suolo di 10 cm e a circa 5’700 m sopra il suolo per una risoluzione di 20 cm.

Divisione del territorio

swisstopo sorvola ed effettua regolarmente fotografie aeree della Svizzera e del Liechtenstein. Dal 2008, un terzo del territorio viene riprodotto ogni anno, secondo una divisione in zone ben precisa. Dal 2017, la divisione divide il Paese in tre regioni, seguendo i confini cantonali.

• La regione occidentale, composta da 6 cantoni (GE, VD, NE, FR, JU, VS) - Prima acquisizione nel 2017, acquisizioni successive ogni 3 anni
• La regione centrale, composta da 10 cantoni (BE, BL, BS, SO, AG, LU, OW, NW, UR, TI) - Prima acquisizione nel 2018, acquisizioni successive ogni 3 anni
• La regione orientale, composta da 10 cantoni (SH, ZH, TG, SG, AI, AR, SZ, GL, ZG, GR) e dal Principato del Liechtenstein - Prima acquisizione nel 2019, acquisizioni successive ogni 3 anni


Grazie a questa nuova divisione del territorio, i comuni e i cantoni avranno sempre a disposizione dati completi su tutta la loro estensione.

• Acquisizione delle immagini aeree prima del 2026

  Dal 2005 al 2025, swisstopo ha acquisito le proprie immagini aeree tramite sensori a «scansione longitudinale». L’ultimo di questi è stato la camera ADS100 di Leica Geosystems. Questo sensore lineare scansiona una fascia di territorio grazie al movimento dell’aereo e produce una singola immagine molto lunga (fino a oltre 100 km).

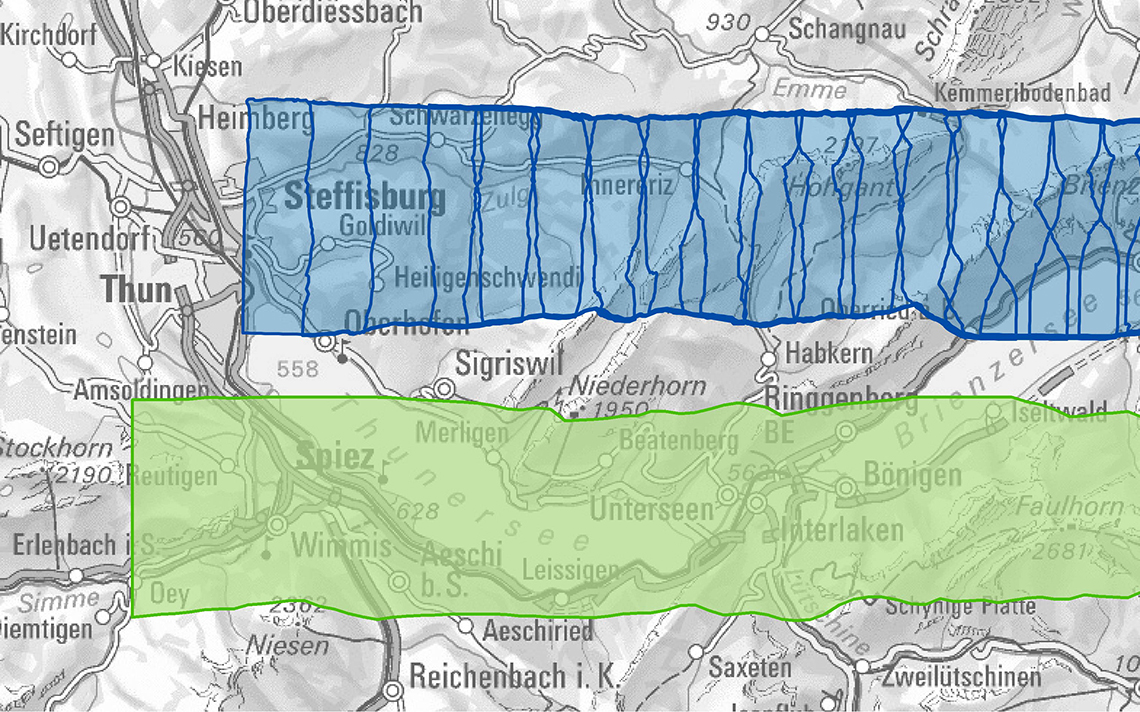

  Impronta al suolo delle immagini acquisite con la tecnica della “scansione longitudinale” (in verde) e delle immagini catturate tramite un sensore rettangolare (in blu).

  Ogni striscia di immagini è acquisita da tre angolature diverse: al nadir, in avanti e all’indietro. Queste tre diverse angolature permettono di ottenere un modello tridimensionale della scena fotografata e di misurare con precisione la posizione e l’altezza degli oggetti osservati. Questa tecnica, definita “restituzione fotogrammetrica”, consente a swisstopo di generare e aggiornare numerosi dati, tra cui i modelli altitudinali, i modelli del paesaggio o le carte nazionali.

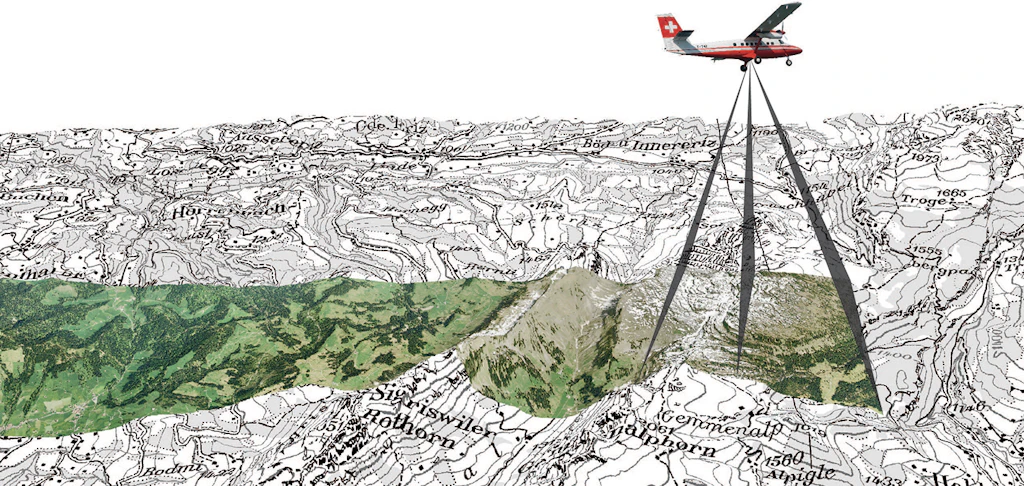

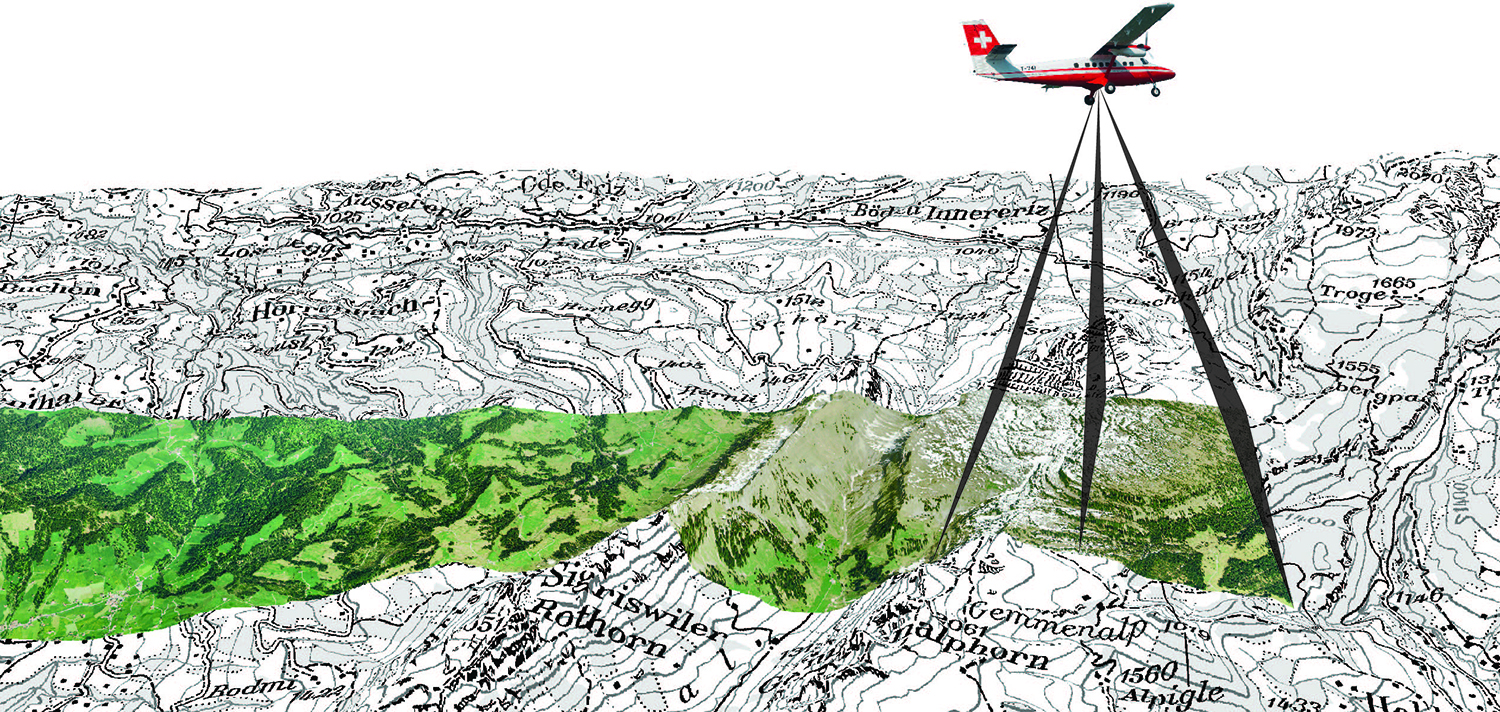

  Le 3 angolature d’acquisizione dell'ADS100

  Al fine di assicurare una copertura del territorio ottimale, le immagini vengono registrate con una sovrapposizione laterale minima del 30%.

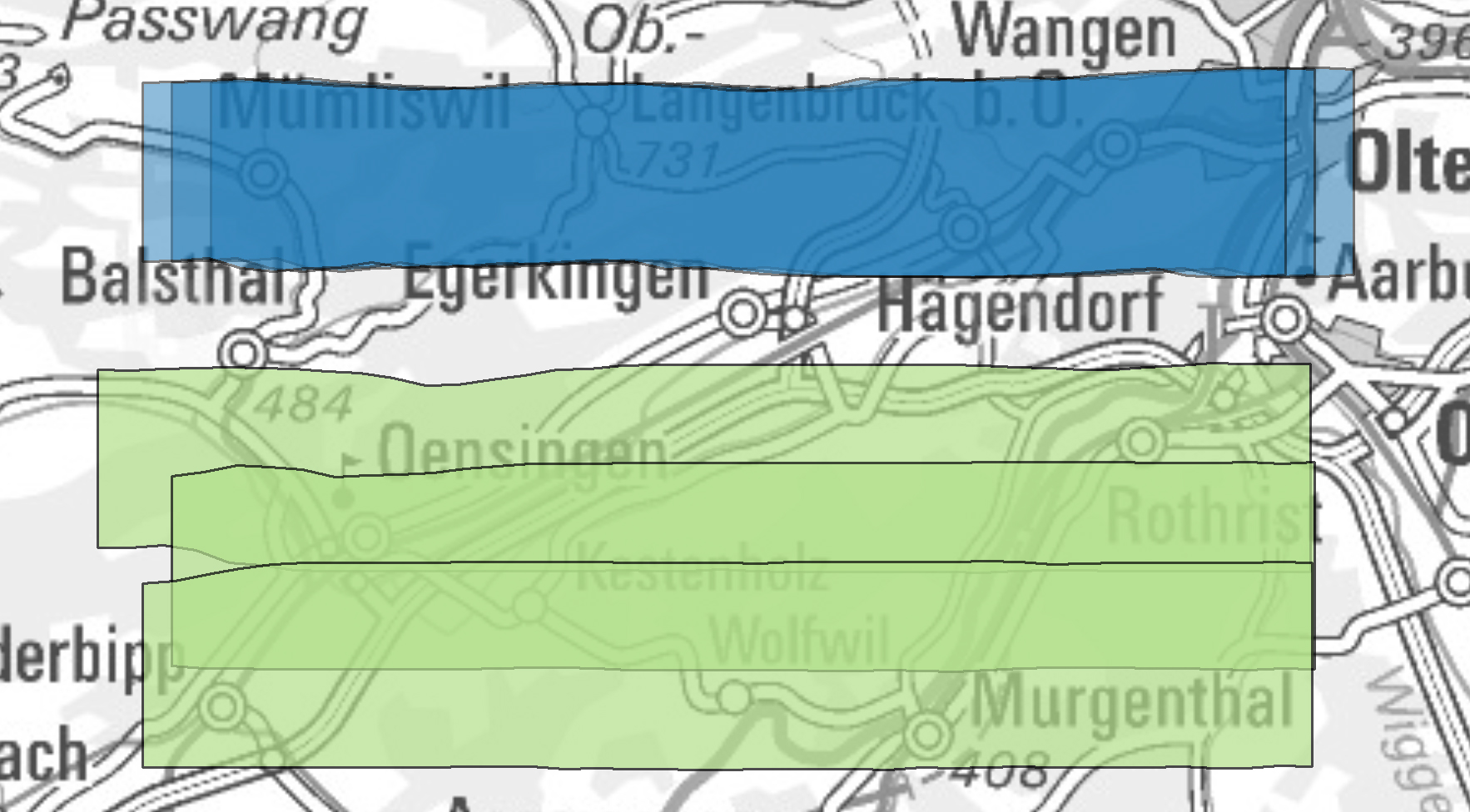

  Sovrapposizione longitudinale (in blu) e laterale (in verde) dell'ADS100

• La divisione del territorio prima del 2017

  Le immagini aeree e i prodotti derivati seguivano una diversa divisione del territorio. Essa presentava meno vantaggi, in quanto non teneva conto dei confini amministrativi.

• Ripartizione delle risoluzioni al suolo prima del 2017

  Ripartizione delle risoluzioni al suolo prima del 2017: 25 cm (in verde chiaro) e 50 cm (in verde scuro)

• Evoluzione della risoluzione al suolo

  Nel corso degli ultimi 20 anni abbiamo migliorato la risoluzione al suolo delle nostre immagini, passata nel 2005 da 50 a 25 cm e dal 2017 da 25 a 10 cm. Con il numero di pixel disponibili per unità di superficie, questo corrisponde ad un fattore di 25!



  Estratti di orthofotos con una risoluzione al suolo di 10 cm (a sinistra) e 25 cm (a destra).



  Estratti di orthofotos con una risoluzione al suolo di 25m (a sinistra) e 50m (a destra).
