Immagini aeree

Le immagini aeree sono fotografie del paesaggio realizzate dall’aereo con fotocamere analogiche.

Immagini analogiche scansionate

Le immagini aeree sono riprese analogiche, che vengono scansionate e consegnate esclusivamente in formato digitale. Informazioni complete sulle immagini aeree sono disponibili nella Collezione fotografica. Tramite l'applicazione LUBIS Viewer potete ricercare, consultare e scaricare tutte le immagini aeree caricate nel sistema d’informazione LUBIS di swisstopo.
Le immagini aeree analogiche sono disponibili fino al 2010. Le fotografie più recenti, a partire dal 2005, sono reperibili nel prodotto strisce aeree digitali.

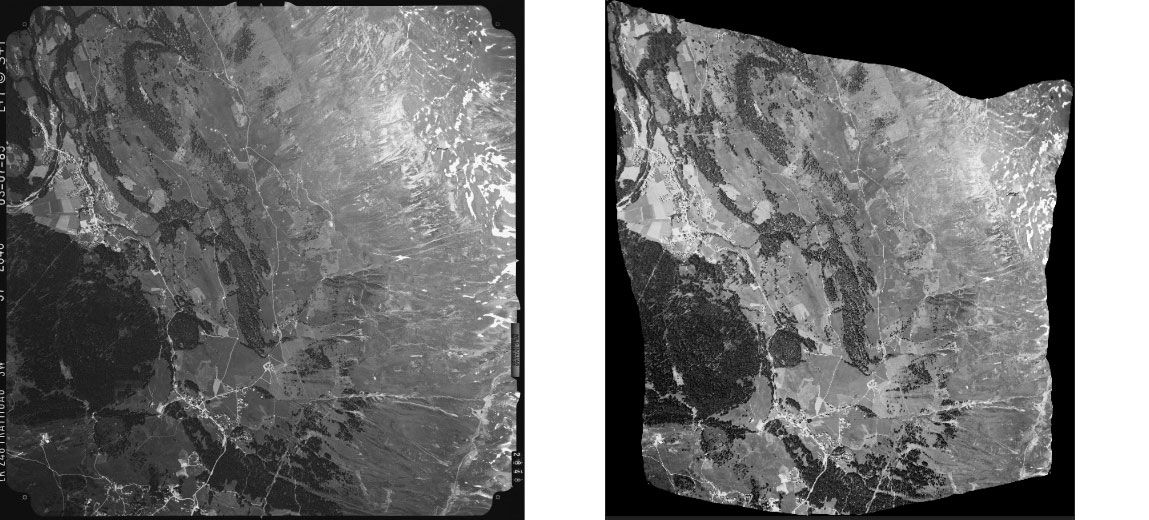

La maggior parte delle immagini aeree della collezione fotografica di swisstopo esistono elementi di orientamento e un'ortofoto singola. Le informazioni in merito alla relativa disponibilità sono contenute nei dati supplementari del visualizzatore LUBIS.
Il prodotto «Immagini aeree» comprende, secondo disponibilità, i seguenti dati:

Immagine aerea digitalizzata
Scheda di metadati con elementi di orientamento
Ortofoto singola

Applicazioni

Come base per lo studio dello sviluppo del paesaggio o degli insediamenti
Per la ricerca nel campo della natura o dell’ambiente
Come base per la pianificazione
Per l’individuazione dei siti contaminati
Per elaborare delle serie cronologiche di fotografie
A titolo di documentazione generale
Come ornamento per le pareti o regalo

Condizioni di utilizzo

Ulteriori informazioni

Immagine aerea
- Quantità di dati per immagine: fino a circa 200 MB, b/n, 1 canale; fino a circa 200 MB, a colori, 3 canali (RGB)
- Risoluzione dello scan: 23 x 23 cm 14 µm (1814 dpi), ≤18 x 18 cm 21 µm (1210 dpi)
- Formato dei dati in download: Cloud Optimized GeoTIFF (COG), 8 bit per canale
Scheda dati
File csv con tutti gli attributi elencati nel visualizzatore LUBIS

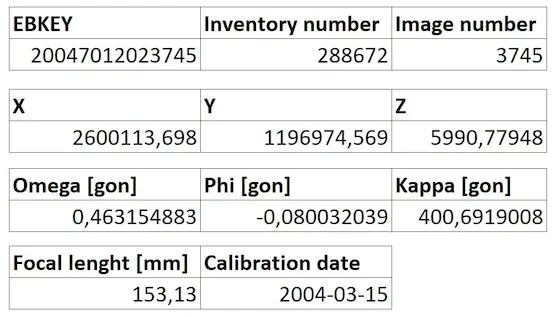

Elementi di orientamento
Per poter utilizzare le immagini aeree metricamente è necessario ricostruire la posizione e l'orientamento dell'immagine nello spazio al momento della ripresa. A questo scopo forniamo i necessari elementi di orientamento che descrivono l’orientamento esterno della fotocamera con cui sono state scattate le riprese aeree. Le coordinate x, y e z (dal 2023 nel sistema di coordinate CH1903+/MN95 NF02) sono quelle del centro di proiezione della fotocamera utilizzata per riprendere le immagini, mentre gli angoli di rotazione omega, phi e kappa ne definiscono l'orientamento.
Le proprietà della proiezione geometrica della fotocamera sono considerate come l'orientamento interno e sono definite nei certificati di calibrazione.
Ortofoto
- La risoluzione è di 0,5 o 1 m a seconda della scala dell'immagine.
- Per il calcolo delle ortofoto viene utilizzata la versione attuale di swissALTI^3D , adottando una precisione planimetrica pari a 2-4 pixel.
- Quantità di dati per immagine: fino a circa 200 MB, b/n, 1 canale; fino a circa 200 MB, a colori, 3 canali (RGB)
- Formato dei dati in download: Cloud Optimized GeoTIFF (COG), 8 bit per canale
I metadati di tutte le immagini aeree, completi di geometria, attributi e link per il download di ogni immagine, sono disponibili in file geopackage che possono essere scaricati a questi link:
Campioni d'immagini aeree
Immagini di Wabern in b/n 1993
Immagini di Wabern in RGB 2004
I campioni di dati mostrano il loro genere e formato e possono quindi essere utilizzati per dei test.
