Nuovo sensore di imaging aereo – evoluzione e cambiamenti nei prodotti di swisstopo
L’acquisizione di immagini aeree costituisce una delle basi essenziali per la produzione dei geodati nazionali dell’Ufficio federale di topografia swisstopo. Questi dati servono in particolare all’aggiornamento del modello topografico del paesaggio, delle carte nazionali nonché alla produzione del mosaico di ortofoto SWISSIMAGE. Per seguire la rapida evoluzione delle tecnologie di imaging aereo e migliorare ulteriormente la qualità e l’efficienza dei rilievi, swisstopo modernizza il proprio sistema di sensori e sviluppa diversi prodotti del suo catalogo.
Passaggio dal sensore ADS100 al DMC-4S
Dal 2005, le campagne di acquisizione di immagini aeree di swisstopo si basavano su sensori lineari di Leica Geosystems. Negli ultimi anni era in servizio il modello ADS100. Questi sensori funzionano secondo il principio del «pushbroom scanning», in cui una linea di pixel scansiona il terreno durante lo spostamento dell’aereo, producendo lunghe strisce di immagini che possono raggiungere diverse decine di chilometri. I recenti sviluppi tecnologici hanno portato i produttori ad abbandonare questo tipo di sensore.
L’acquisizione si basa ora su due sensori matriciali Leica DMC-4S di nuova generazione. Questa evoluzione tecnologica comporta un cambiamento importante: mentre l’ADS100 produce strisce di immagini continue, il DMC-4S cattura immagini singole classiche, più semplici da utilizzare. Il nuovo sensore offre inoltre maggiore flessibilità nella pianificazione dei voli e consente di ottimizzare l’impiego degli aerei. Implica anche l’introduzione di una nuova catena di elaborazione delle immagini aeree presso swisstopo, che a termine sarà più efficiente di quella precedente.
Per saperne di più: La Svizzera in alta risoluzione
Evoluzione del prodotto SWISSIMAGE
Le caratteristiche del nuovo sensore permettono a swisstopo di far evolvere il prodotto SWISSIMAGE e di rispondere meglio alle esigenze degli utenti. Le prime regioni a beneficiarne saranno disponibili nell’autunno 2026.
Di seguito le principali evoluzioni:
Una vista perfettamente verticale ovunque

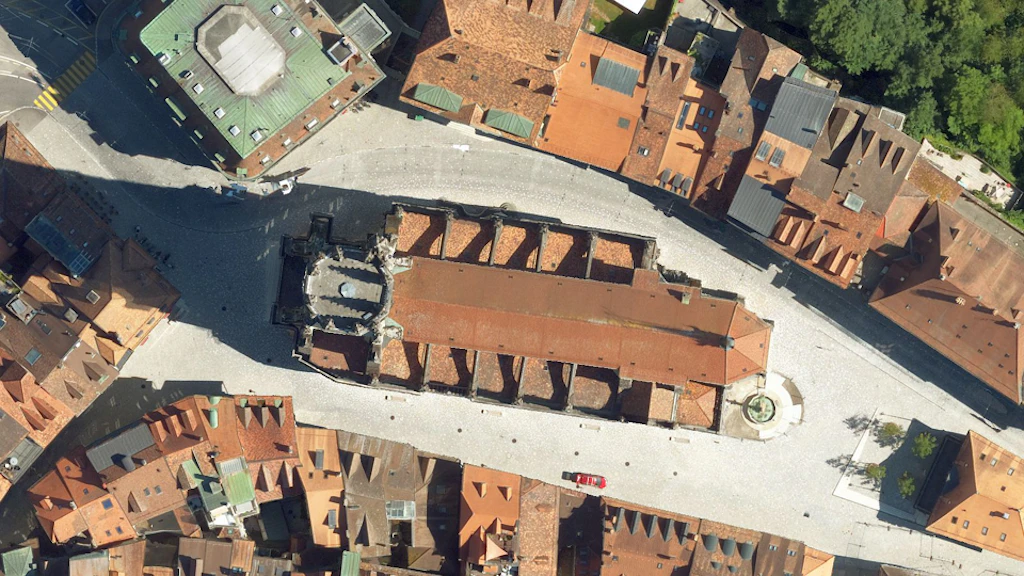

A partire dal 2026, SWISSIMAGE diventa una True Orthophoto. Le nuove ortofoto sono ora completamente corrette dalle distorsioni geometriche, comprese quelle dovute agli oggetti situati al di sopra del suolo. Il cambiamento è particolarmente evidente sugli edifici: ogni edificio è rappresentato perfettamente in verticale, senza inclinazioni che mascherano le strade adiacenti.

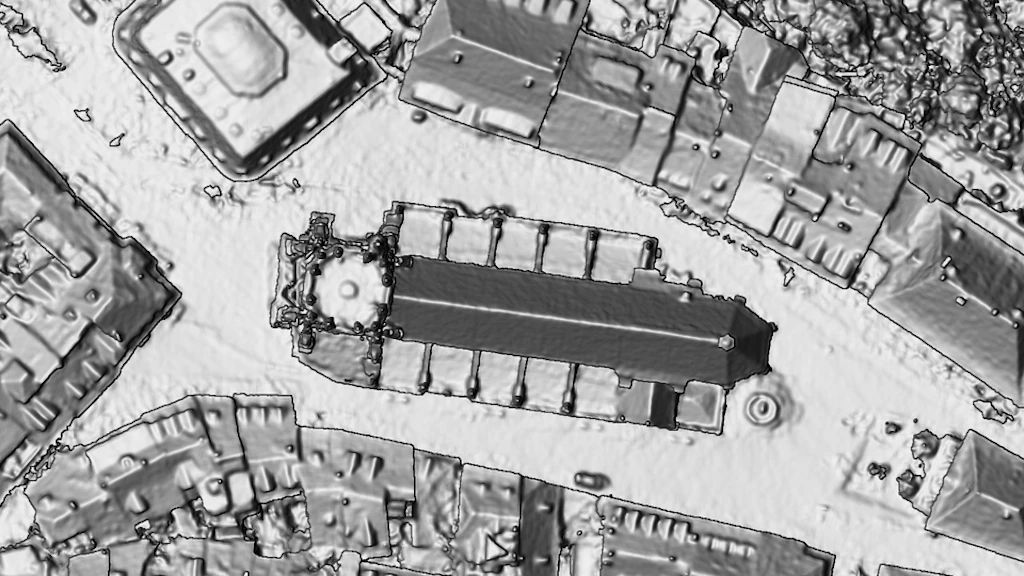

La generazione di una True Orthophoto è resa possibile da un forte ricoprimento del suolo mediante immagini aeree: ogni porzione di terreno è fotografata almeno 10 volte da diverse angolazioni. Questa copertura consente di creare un Modello Numerico di Superficie (MNS) molto dettagliato, che rappresenta la topografia e gli oggetti presenti sul terreno. La True Orthophoto è quindi prodotta combinando questo MNS con l’insieme delle immagini acquisite: ogni pixel dell’immagine finale è corretto per tenere conto della geometria della superficie, garantendo così una rappresentazione fedele e priva di distorsioni
Infrarosso vicino incluso
La nuova generazione del prodotto sarà fornita sotto forma di tessere chilometriche di mosaico True Orthophoto RGBN a 8 bit, combinando le bande spettrali rosso, verde, blu e vicino infrarosso.
Migliore risoluzione nelle Alpi
Nelle Alpi, la risoluzione originale dell’ortofoto è stata migliorata, passando da 25 cm a 20 cm, offrendo così un livello di dettaglio ancora più preciso del terreno e degli oggetti presenti.
Fine della produzione di alcuni prodotti
Con questa evoluzione tecnologica, alcuni prodotti giungono alla fine del loro ciclo di produzione.
Il prodotto SWISSIMAGE RS non sarà più prodotto. Gli utenti specializzati troveranno ora direttamente il canale dell'infrarosso vicino nelle nuove ortofoto RGBN derivanti dal sensore DMC-4S.
Allo stesso modo, il prodotto strisce di immagini aeree – corrispondente alle strisce di immagini lineari acquisite dai sensori ADS – sarà progressivamente sostituito dalle immagini aeree digitali provenienti dal nuovo sistema matriciale.
Le bande di immagini aeree ADS erano utilizzate come dati di base per la fotogrammetria e la produzione di prodotti derivati quali SWISSIMAGE o i modelli del terreno. La nuova generazione di immagini aeree offrirà le stesse possibilità di utilizzo, integrandosi meglio nelle moderne catene di elaborazione.
Continuità e miglioramento dei geodati nazionali
Queste evoluzioni si inseriscono nella strategia di swisstopo volta a mantenere un elevato livello di qualità e di aggiornamento dei geodati nazionali.
Grazie all’introduzione del sensore DMC-4S e alla modernizzazione del prodotto SWISSIMAGE, gli utenti – amministrazioni, imprese, ricercatori e grande pubblico – beneficeranno di dati ancora più precisi e meglio adattati alle applicazioni attuali, quali la modellazione 3D, l’analisi ambientale o la pianificazione territoriale.
Dati di test
Questi dati sono messi a disposizione liberamente per effettuare test e familiarizzare con i nuovi tipi di dati.
Sono ancora possibili modifiche fino alla pubblicazione dei prodotti finali.
A disposizione:
- 2 Tessere True Orthophoto della cattedrale di Friburgo in 4 canali (RGBN)
- 12 Immagini aeree (.tif) della cattedrale di Friburgo con elementi di orientamento e calibrazione (.gori)
