3D-Druck

Verschiedene Druckverfahren ermöglichen die Erstellung von räumlichen physischen Modellen mittels 3D-Drucker. Digitale Geodaten können damit in ein analoges 3D-Modell umgesetzt werden.

Mögliche Datengrundlagen

Für den 3D-Druck eignen sich je nach Anwendung unterschiedliche 3D-Geodatenprodukte von swisstopo. Diese lassen sich bei Bedarf auch kombinieren.

• Digitales Terrainmodell (DTM) swissALTI^3D Raster
• Digitales Terrainmodell (DTM) Terrain FBX
• Digitales Oberflächenmodell (DOM) swissSURFACE^3D Raster
• Digitales Höhenmodell (DHM) Seeboden swissBATHY^3D Raster
• Gebäude swissBUILDINGS^3D 2.0 oder swissBUILDINGS^3D 3.0 Beta

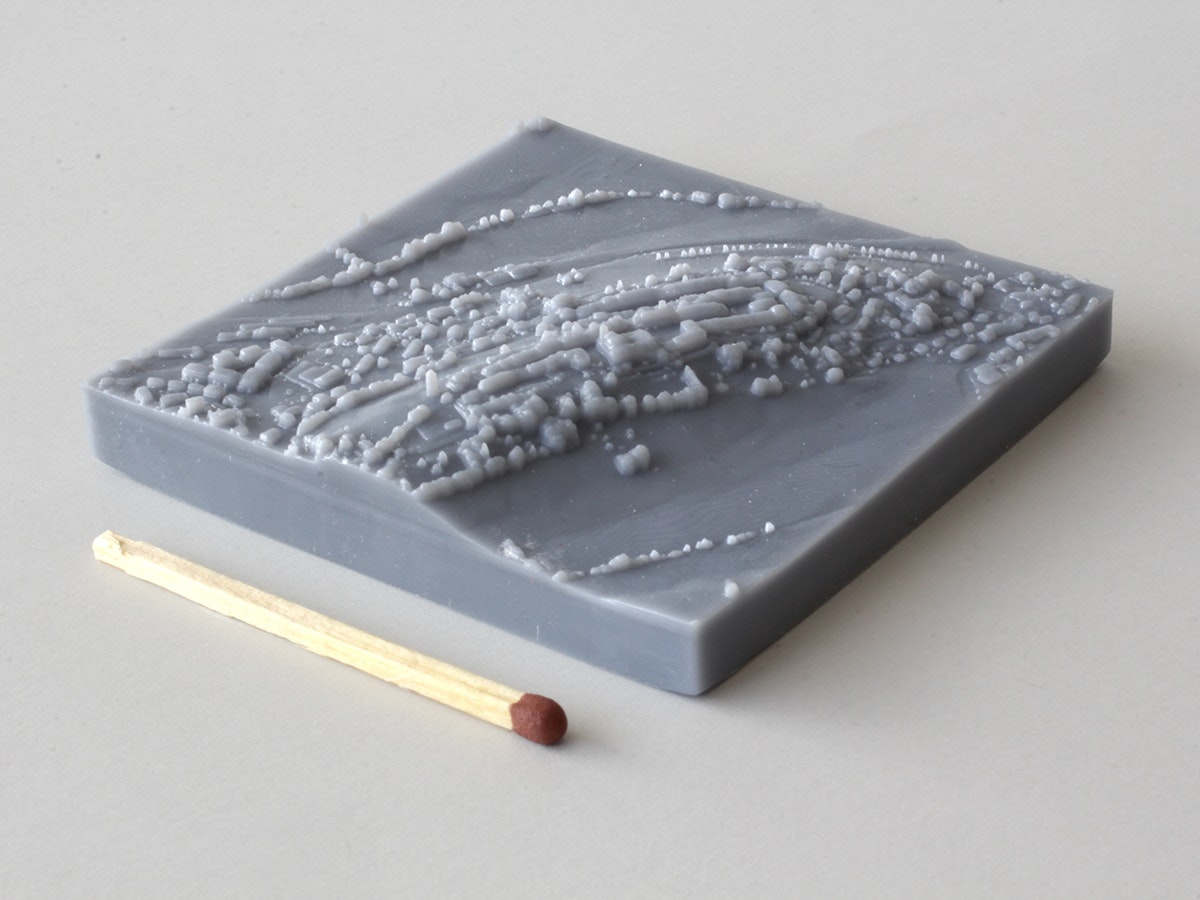

Modell 64x64mm / swissALTI3D und DHM25 / Realisierung mit Aushärtung durch Belichtung

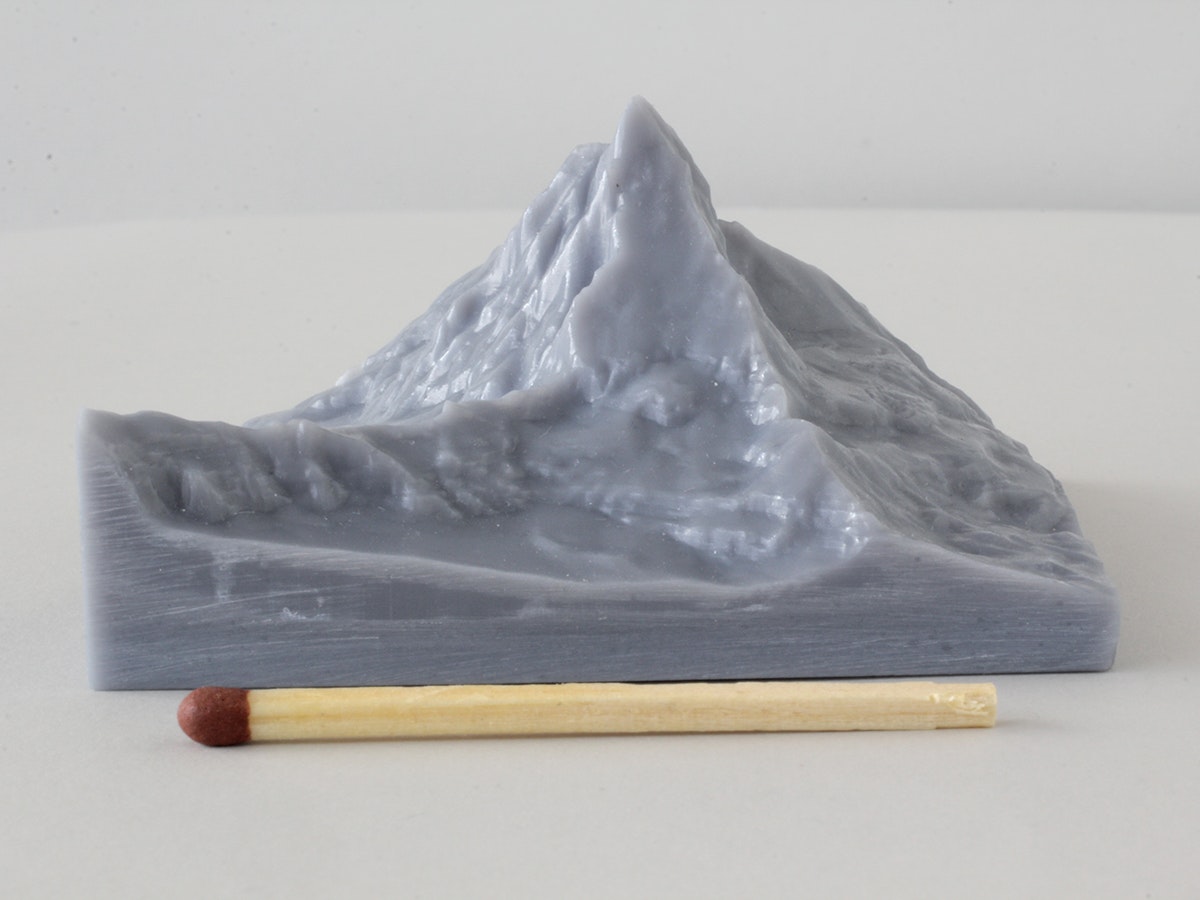

Modell 64x64mm / swissSURFACE3D Raster / Realisierung mit Aushärtung durch Belichtung

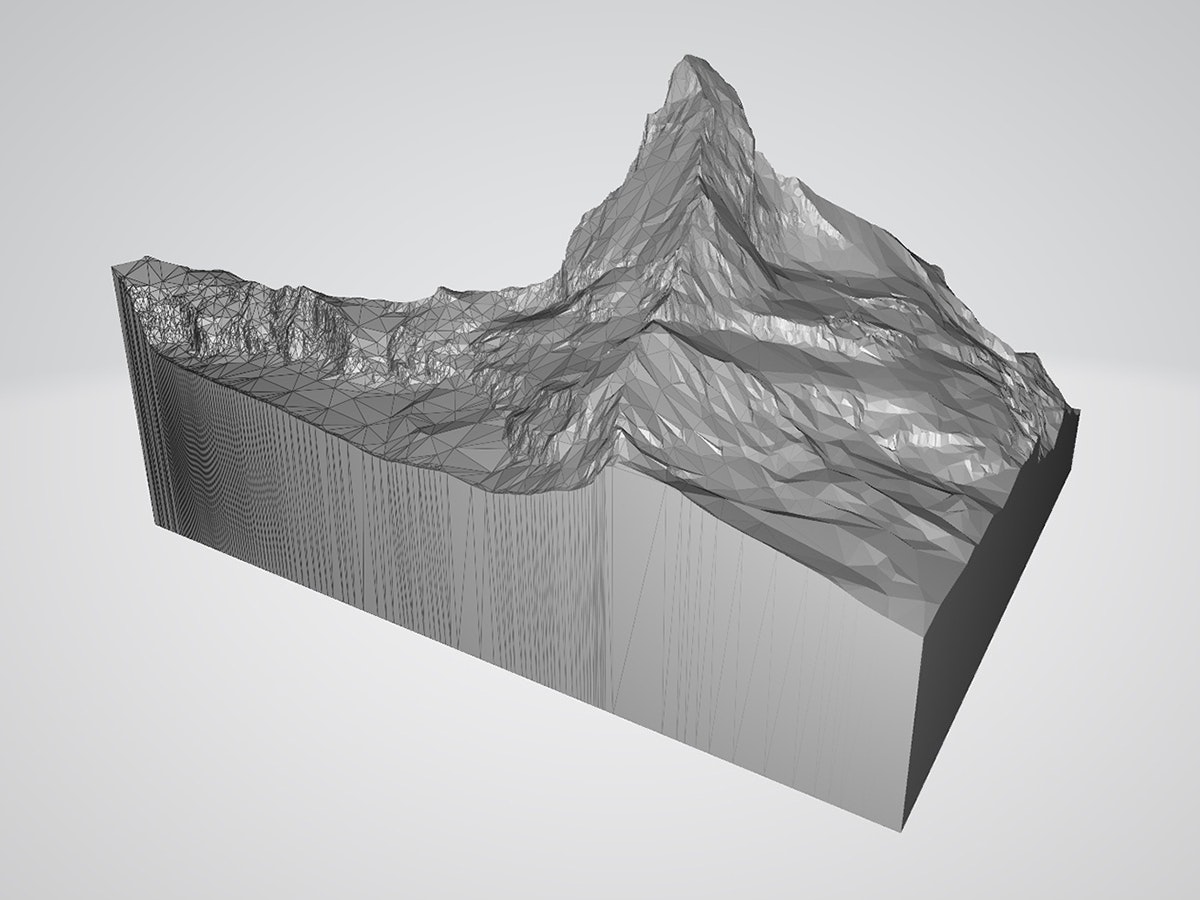

Matterhorn als STL-Format im 3D-Viewer

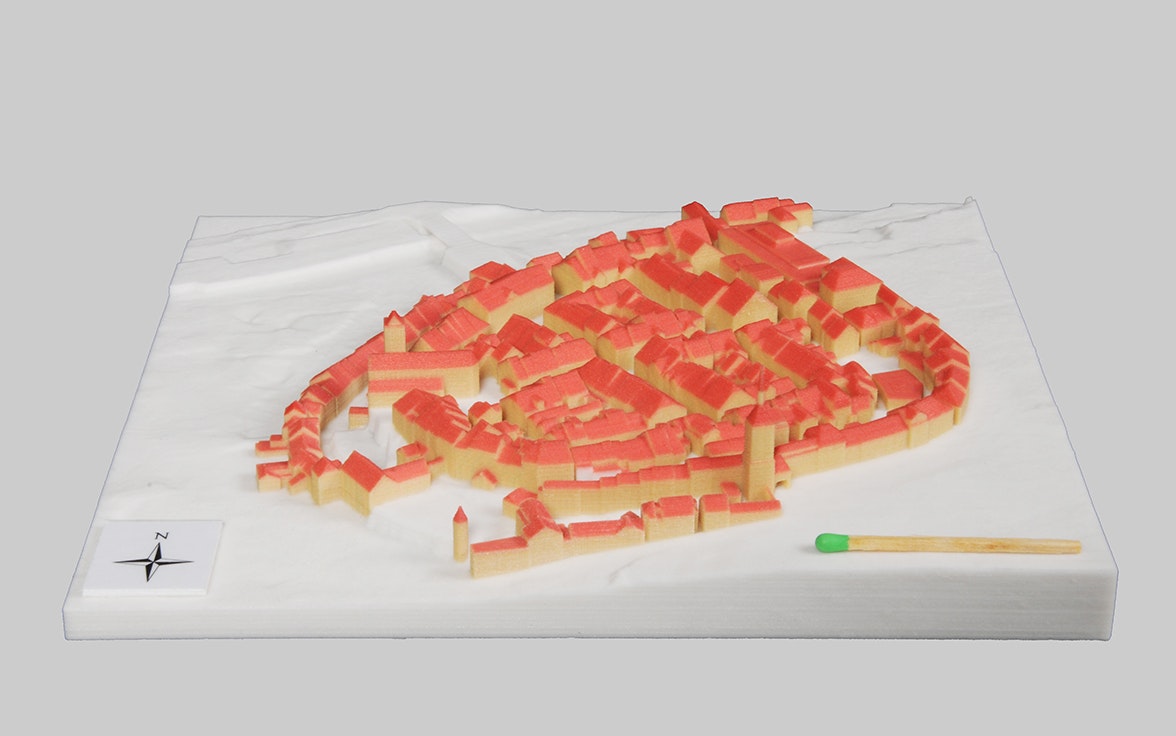

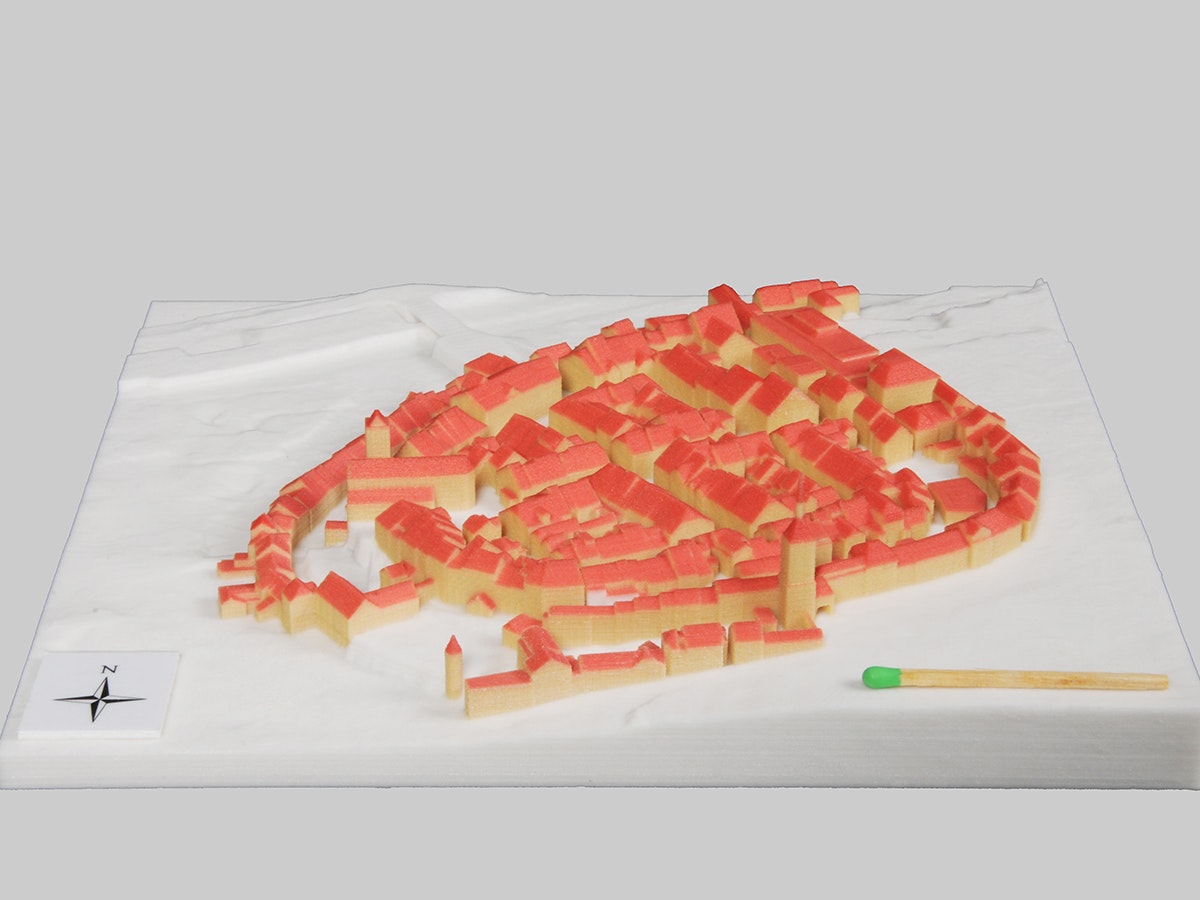

Modell 1:2'000 250x203mm / swissBUILDINGS3D und swissALTI3D / Realisierung als Farbdruck mit Pulver

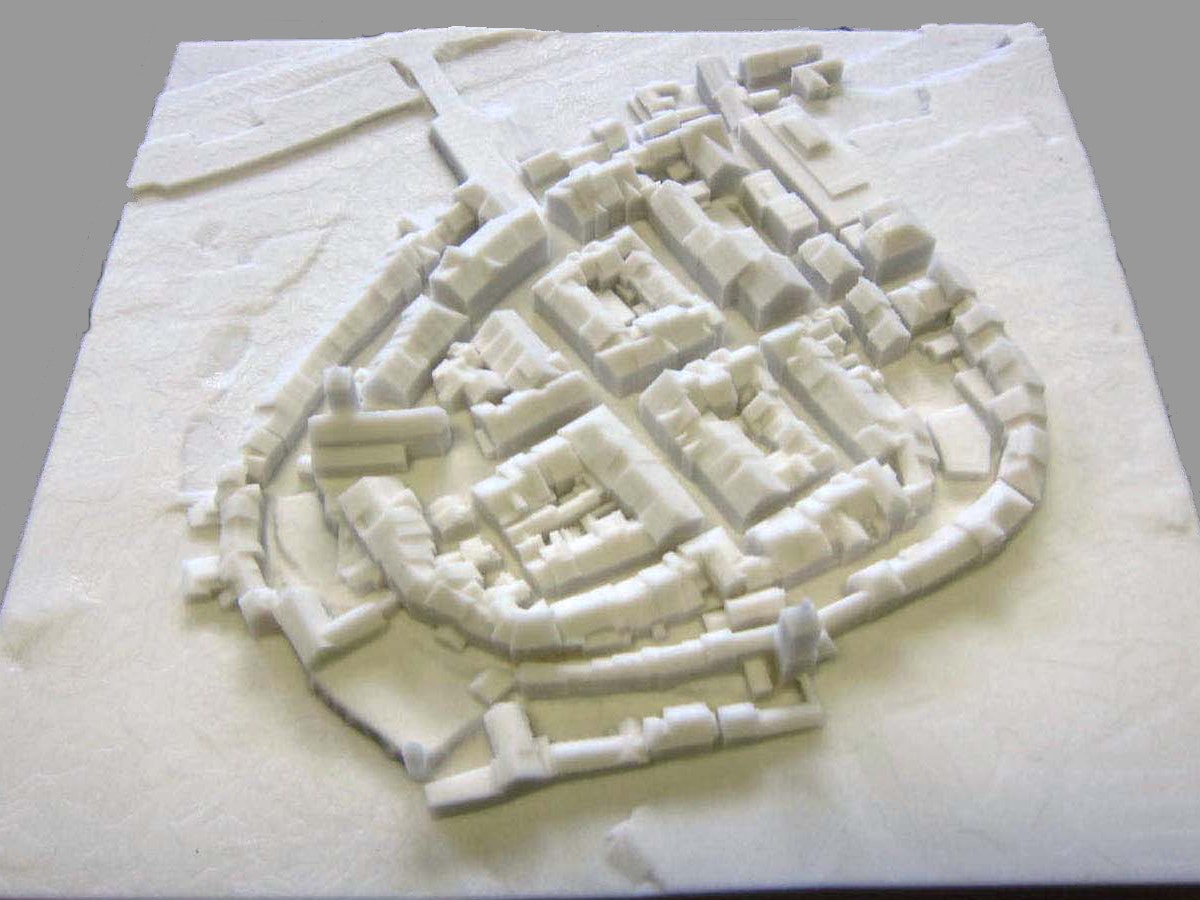

Modell 1:2'000 250x203mm / swissBUILDINGS3D und swissALTI3D / Realisierung als Druck mit Pulver

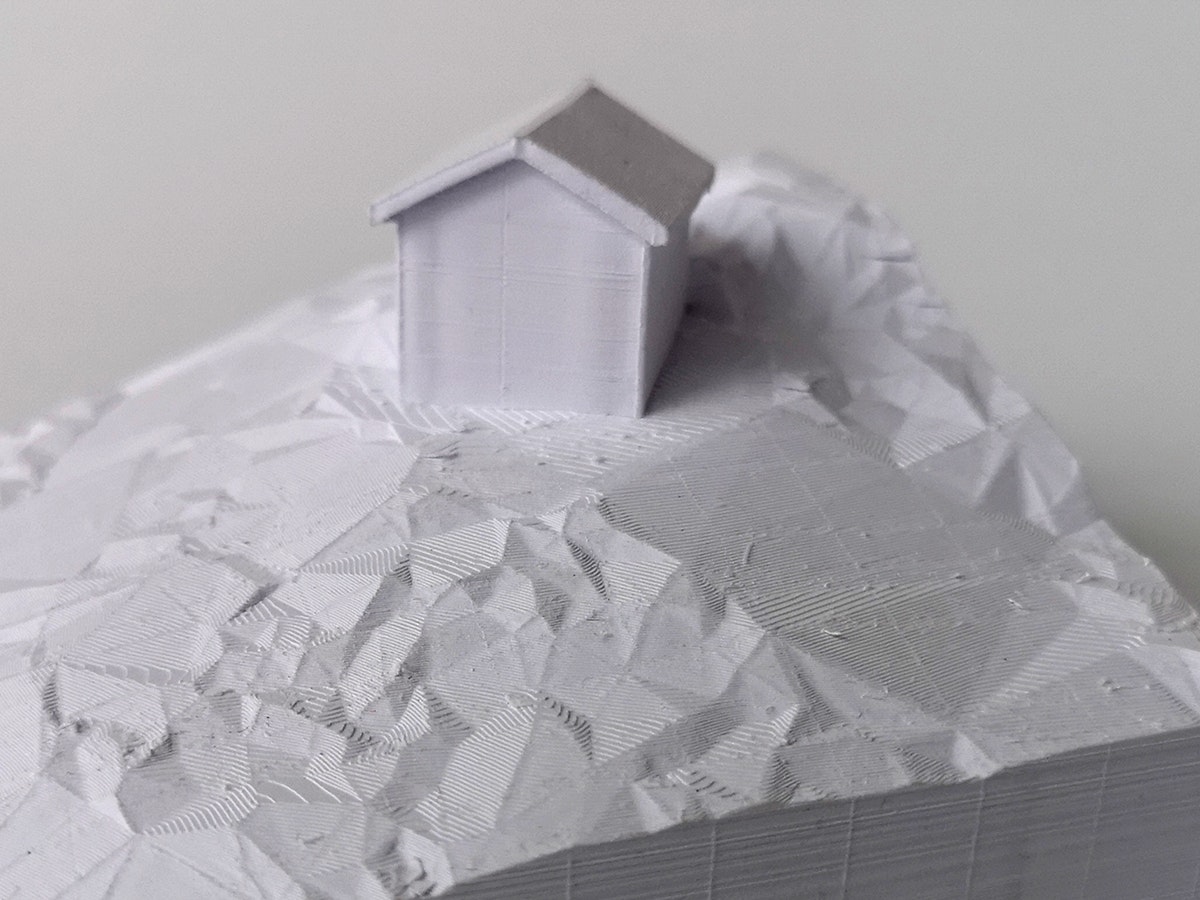

Modell 1:500 100x100mm / swissBUILDINGS3D und swissALTI3D / Realisierung als Papierdruck

Vorheriges Bild

Nächstes Bild

Beispieldaten

Als Beispiel können Sie das Matterhorn in einem beliebigen Massstab ausdrucken. Verwenden Sie dazu die aus dem Produkt swissALTI^3D  und DHM25 konvertierten Beispieldaten im STL Format.

• Matterhorn im STL Format

  ZIP1.67 MB28. Januar 2021

Häufige Fragen

• Bietet swisstopo den 3D-Druck als Dienstleistung an?

  Nein. Für 3D-Drucke wenden Sie sich an einen spezialisierten Anbieter.

• Welches Dateiformat braucht es für einen 3D-Druck?

  Üblicherweise wird eine STL Datei (STereoLithography oder Standard Tessellation Language), Dateiendung .stl, benötigt. Die Dateiendung .stl wird für stereolithographische CAD Daten verwendet. STL ist bei vielen CAD-Systemen eine der Standardschnittstellen und findet vor allem beim Rapid Prototyping und der computergestützten Herstellung (CAM) Anwendung.

• Bietet swisstopo auch das STL-Dateiformat an?

  Nein, zurzeit nicht.

• Wie komme ich zu einer STL-Datei?

  Viele Modellierungs- und Visualisierungsprogramme können STL-Dateien erzeugen respektive exportieren. Workaround: Geodaten importieren und anschliessend als STL wieder exportieren. Dazu eignen sich zum Beispiel Blender, QGIS, ArcGIS, FME etc.


• Meine Software fragt mich beim STL-Export, welchen Dateityp ich exportieren will (binär oder ascii).

  Der Dateityp sagt lediglich etwas über die Komprimierung der Daten aus. Daher ist das kompaktere binäre STL-Format völlig ausreichend.

• Was ist beim 3D-Druck zu beachten?

  Zum Drucken darf das Modell keine Lücken enthalten. Das Modell muss „wasserdicht“ sein und damit eine geschlossene Oberfläche haben. Die Software des 3D-Druckers muss erkennen können, wo das Material aufgebaut werden soll und wo nicht. Überhänge, wie etwa Gebäudedachvorsprünge, können je nach Druckverfahren und Dicke zu Fehlern führen.


• Wie detailliert kann ich 3D-Drucken? Was ist die Auflösung eines 3D-Druckers?

  Der Detaillierungsgrad (Auflösung eines 3D-Druckes) hängt von der Drucktechnik und vom verwendeten Material ab. Bei aktuellen Geräten bewegt sich die Dicke einer einzelnen Schicht im Bereich von etwa 0.1 mm bis 0.02 mm. Zu beachten ist auch die gewählte Auflösung der Ausgangsdaten und der verwendete Druckmassstab.


• Wie funktioniert ein 3D-Drucker?

  Beim 3D-Druck werden die Modelle schichtweise aufgebaut. Dabei kommen verschiedene Verfahren zum Einsatz.


  • Aufgebrachtes Pulver wird durch einen Laser geschmolzen und gefestigt

  • Druckmaterial wird geschmolzen und kontinuierlich aufgetragen.

  • Teile eines Kunststoffbades härten durch Belichtung aus.
