Veröffentlicht am 8. Januar 2024

swissSURFACE3D Raster

swissSURFACE3D Raster ist ein digitales Oberflächenmodell (DOM) welches die Form der Erdoberfläche abbildet, wobei beständige und sichtbare Landschaftselemente wie Boden, Bewuchs, Wälder, Hochbauten und weitere Kunstbauten einbezogen werden. Ausgenommen davon sind Hochspannungsleitungen und Masten.

Das digitale Oberflächenmodell der Schweiz

swissSURFACE^3D Raster wird aus den airborne LiDAR-Daten von swissSURFACE^3D abgeleitet. Für die Bildung der Geländeoberfläche werden folgende Elemente (Punkteklassen) verwendet:

Boden (Klasse 2)
Vegetation (Klasse 3)
Gebäude (Klasse 6)
Brücken / Stege / Viadukte (Klasse 17)
Wasser (Klasse 9)

Im Bereich grösserer Flüsse und Seen werden zur Verbesserung der Wasseroberflächendarstellung Gewässervektoren aus dem topografischen Landschaftsmodell hinzugezogen.

Anwendungen

Abfluss- und Massenbewegungsmodelle unter Berücksichtigung von Vegetation und Bauten
Herstellung von (True)-Orthofotos
Modellierung des Sonnenenergiepotentials für Gebäudedächer
Rendering von 3D-Visualisierungen
Line-of-sight Berechnungen
Biomassenmodellierung für die Forstwirtschaft
Terrain-normalisierte Höhen mit Einbezug von swissALTI3D (z.B. Gebäude Höhe relativ zum Boden)
Ereignisanalysen (z.B. Felssturz- oder Murgangereignisse)

Nutzungsbedingungen

Weiterführende Informationen

Struktur: Die Daten werden als Rastergitter mit einer Maschenweite von 0.5m ausgeliefert. Die Datenlieferung erfolgt kachelweise (Kachelgrösse = 1km²).
Format und Dateigrössen
- Cloud Optimized Geotiff (COG), LZW-Kompression

  ~ 16 MB / Kachel, 335 GB / halbe Schweiz
- ASCII X,Y,Z single spaced
  ~ 60 MB / Kachel, 2.6 TB / halbe Schweiz
- ESRI ASCII GRID (auf Anfrage)
Koordinatensystem: LV95 - LN02
Lagegenauigkeit: +/- 20cm (1 Sigma)
Höhengenauigkeit: +/- 10cm (1 Sigma)
Nachführung: Für das Produkt ist keine Nachführung vorgesehen.

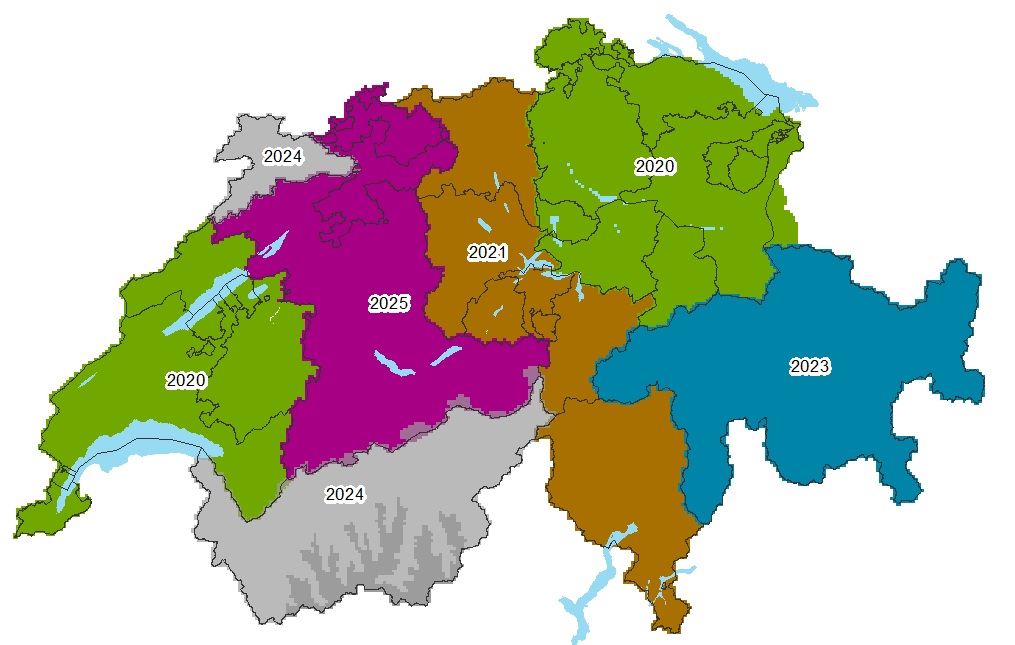

Verfügbarkeit: swissSURFACE^3D Raster wird ab 2025 flächendeckend für die Schweiz und das Fürstentum Liechtenstein verfügbar sein und ersetzt das bisherige DOM. Für Gebiete, welche noch nicht durch swissSURFACE^3D Raster abgedeckt sind, kann weiterhin das DOM bestellt werden. Gerne nehmen wir diese Bestellung über geodata@swisstopo.ch entgegen.
Detaillierte Produktinformation swissSURFACE3D Raster
PDF2.99 MB31. Oktober 2023
- swissSURFACE3D Raster LV95 / LN02
Musterdaten zeigen die Art und das Format der Daten. Sie sind kostenlos und ausschliesslich für Testzwecke zu verwenden. Eine Verwendung in Produkten ist nicht gestattet.
