Luftbilder

Luftbilder sind Landschaftsaufnahmen, die mit analogen Kameras aus Flugzeugen erstellt werden.

Gescannte analoge Aufnahmen

Luftbilder sind analoge Aufnahmen, welche gescannt und ausschliesslich in digitaler Form abgegeben werden. Ausführliche Informationen zu den Luftbildern finden Sie unter Bildsammlung. Mit der Anwendung LUBIS-Viewer können Sie alle im Luftbild-Informationssystem (LUBIS) von swisstopo erfassten Luftbilder suchen, betrachten und direkt herunterladen.
Analoge Luftbilder gibt es flächendeckend bis 2010. Aktuellere Aufnahmen ab 2005 finden Sie im Produkt Bildstreifen.
Für die meisten Luftbilder aus der Bildsammlung von swisstopo liegen Orientierungselemente und ein Einzelbildorthofoto vor. Informationen zu deren Verfügbarkeit sind in den Zusatzinformationen der jeweiligen Luftbilder im LUBIS-Viewer enthalten.
Das Produkt „Luftbilder“ umfasst je nach Verfügbarkeit folgende Daten:

• Digitalisiertes Luftbild
• Datenblatt mit Orientierungselemente
• Einzelbildorthofoto

Anwendungen

• Als Basis für Studien in der Landschafts- und Siedlungsentwicklung
• Zu Forschungszwecken im Natur- und Umweltbereich
• Als Planungsgrundlage
• Zur Altlastenermittlung
• Zur Erstellung von Bild-Zeitreihen
• Zur allgemeinen Dokumentation
• Als Wandschmuck oder Geschenk

Nutzungsbedingungen

Weiterführende Informationen

• Technische Details

  Luftbild

  • Datenmengen pro Bild: s/w, bis zu etwa 200 MB, 1 Kanal; Farbe, bis zu etwa 200 MB,  3 Kanäle (RGB)
  • Scanauflösung: 23 x 23 cm 14 µm (1814 dpi);  ≤18 x 18 cm 21 µm (1210 dpi)
  • Datenformat für den Download: Cloud Optimized GeoTIFF (COG), 8 bit pro Kanal

  Datenblatt

  csv-Datei mit sämtlichen Attributen, welche im LUBIS-Viewer aufgeführt sind.

  Orientierungselemente

  Um Luftbilder metrisch auswerten zu können, bedarf es der Rekonstruktion der Lage und Ausrichtung des Bildes im Raum zum Zeitpunkt der Aufnahme. Diese Information wir als äussere Orientierung bezeichnet und mit den Orientierungselementen beschrieben. Die Koordinaten x, y und z (seit 2023 im Koordinatensystem CH1903+/LV95 NF02) sind diejenigen des Projektionszentrums der Luftbildkammer, die Winkel Omega, Phi und Kappa deren Ausrichtung.

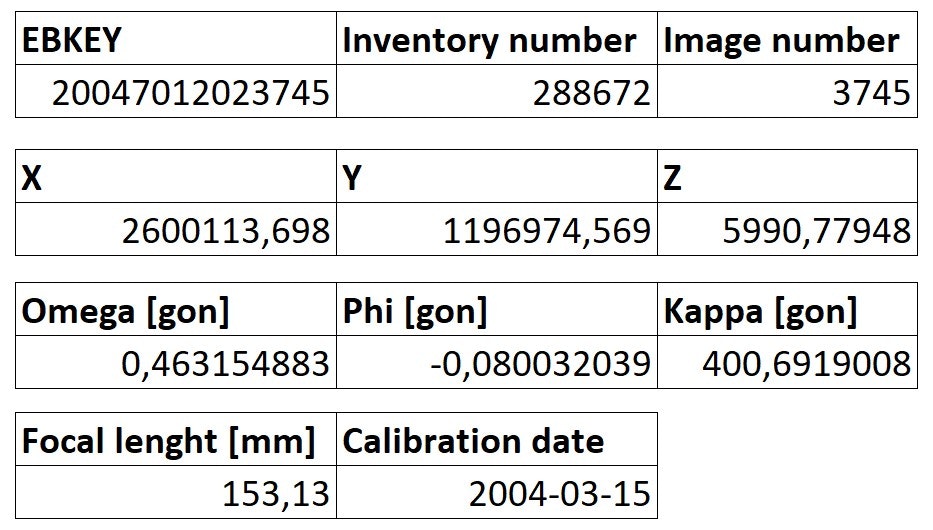

  Exemple d'un jeu d'éléments d'orientation

  Die Eigenschaften der geometrischen Abbildung der Messbildkamera wird die innere Orientierung genannt und in Kalibrierungsprotokollen festgehalten.

  Einzelbildorthofoto

  • Die Auflösung richtet sich nach dem Bildmassstab und beträgt 0.5 oder 1m.
  • Die Orthofotos werden auf Basis der jeweils aktuellen Version von swissALTI3D gerechnet. Die Lagegenauigkeit liegt bei 2-4 Pixel.
  • Datenmengen pro Orthofoto: s/w, bis zu etwa 200 MB, 1 Kanal; Farbe, bis zu etwa 200 MB,  3 Kanäle (RGB)
  • Datenformat für den Download: Cloud Optimized GeoTIFF (COG), 8 bit pro Kanal



  Luftbild und Einzelbildorthofoto Churwalden, 1985

• Metadaten der gesamten Sammlung

  Die Metadaten aller Luftbilder (für jedes Bild die Geometrien, Attribute und Downloadlinks) stehen als Geopackage-Dateien zur Verfügung und können mit folgenden Links heruntergeladen werden:

  • Luftbilder swisstopo s/w
  • Luftbilder swisstopo farbig
  • Luftbilder swisstopo infrarot
  • Luftbilder swisstopo schräg

• Musterdaten

  Musterdaten Luftbilder

  Luftbild Wabern sw 1993

  • Luftbild
  • Orthofoto
  • Metadaten

  Luftbild Wabern RGB 2004

  • Luftbild
  • Orthofoto
  • Metadaten

  Musterdaten zeigen die Art und das Format der Daten und können somit für Testzwecke verwendet werden.

• Dokumente

  • Kreisschreiben AV Nr 200906

    PDF72.69 kB15. November 2009

  • LUBIS-Integrationsrichtlinien

    PDF92.08 kB31. Oktober 2023
