Impression 3D

Divers procédés d'impression permettent de créer des modèles physiques spatiaux à l'aide d'imprimantes 3D. Les géodonnées numériques peuvent ainsi être converties en un modèle 3D analogique.

Base de données possible

Selon l'application, différents produits de géodonnées 3D de swisstopo se prêtent à l'impression 3D. Ils peuvent également être combinés si nécessaire.

• Modèle numérique de terrain (MNT) swissALTI^3D Raster
• Modèle numérique de terrain (MNT) Terrain FBX
• Modèle numérique de surface (MNS) swissSURFACE^3D Raster
• Modèle numérique d'altitude (MNA) fond du lac swissBATHY^3D Raster
• Bâtiments swissBUILDINGS^3D 2.0  ou swissBUILDINGS^3D 3.0 Beta

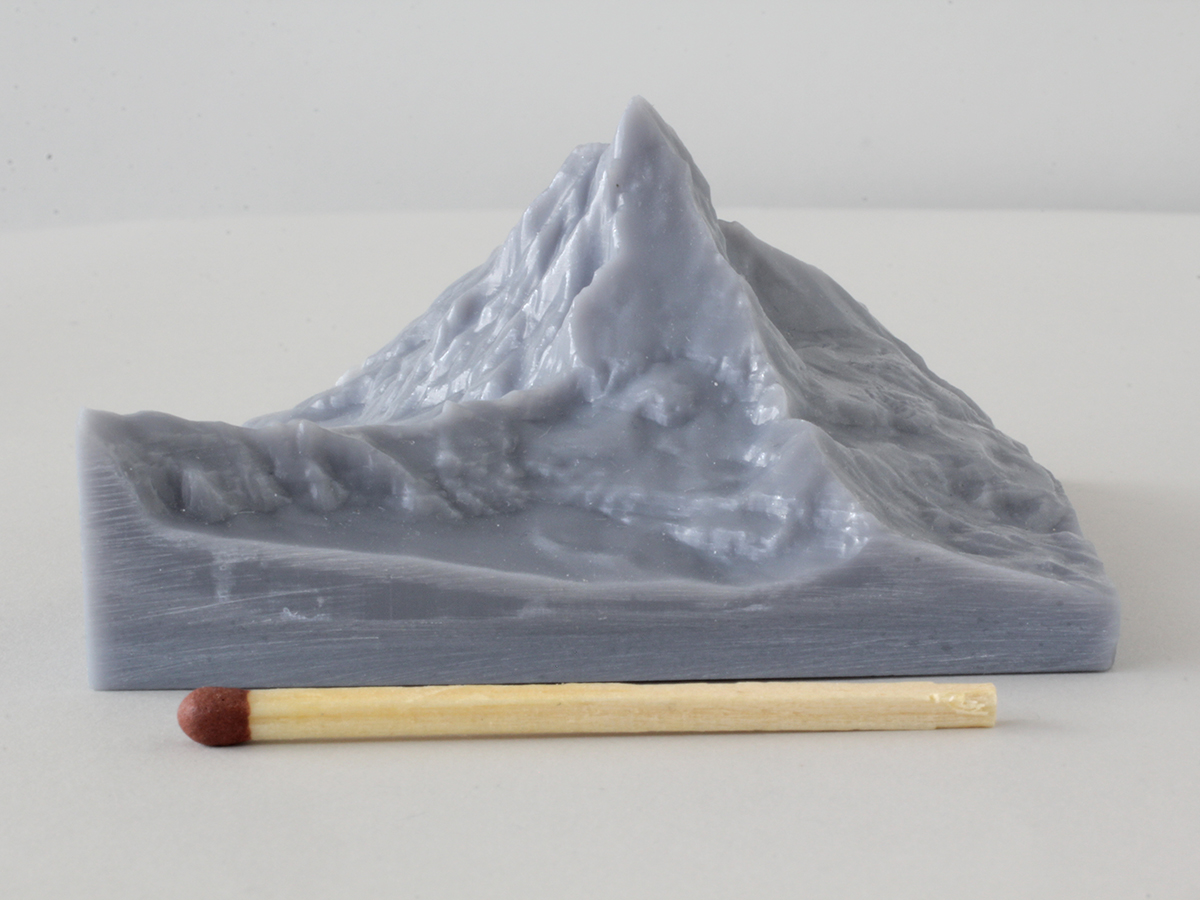

Modèle 64x64mm / swissALTI3D et DHM25 / réalisation avec durcissement par exposition à la lumière

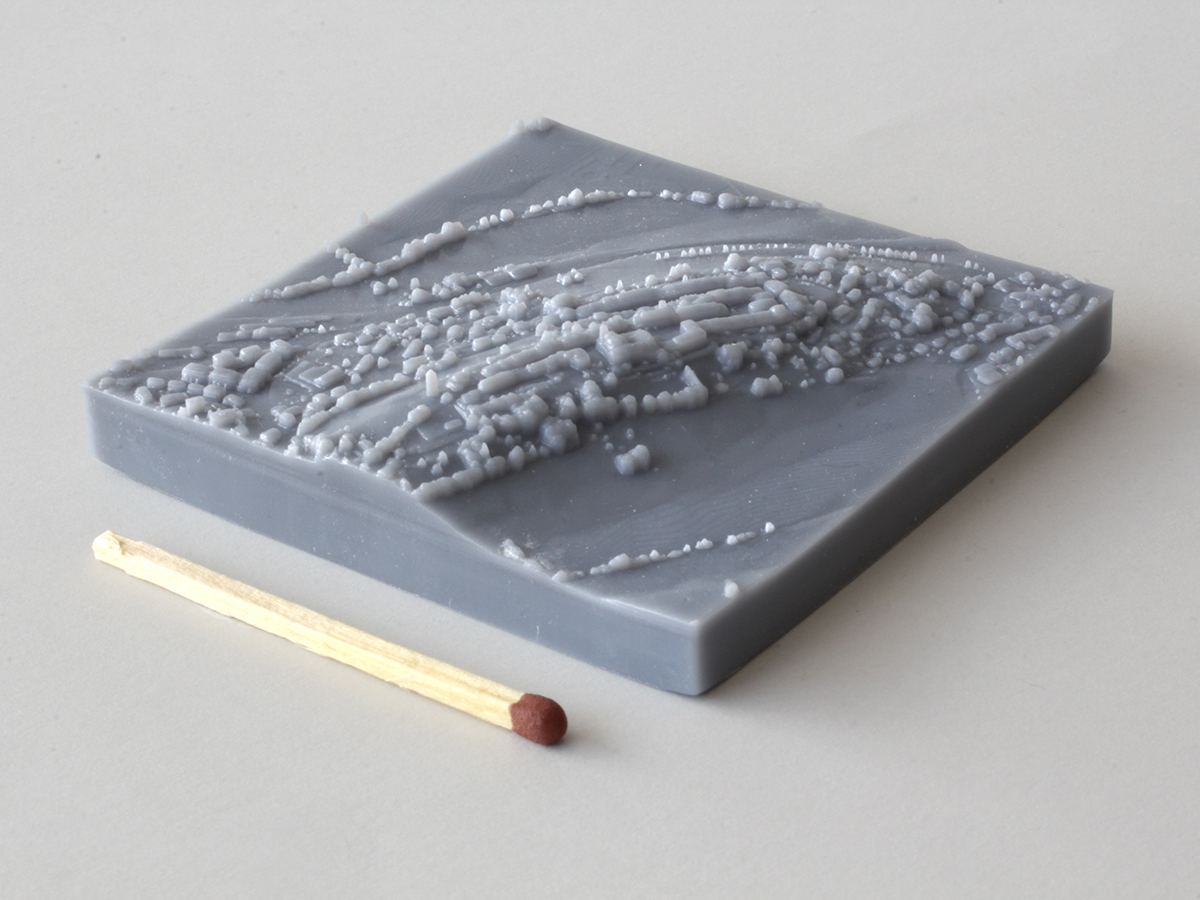

Modèle 64x64mm / swissSURFACE3D Raster / réalisation avec durcissement par exposition à la lumière

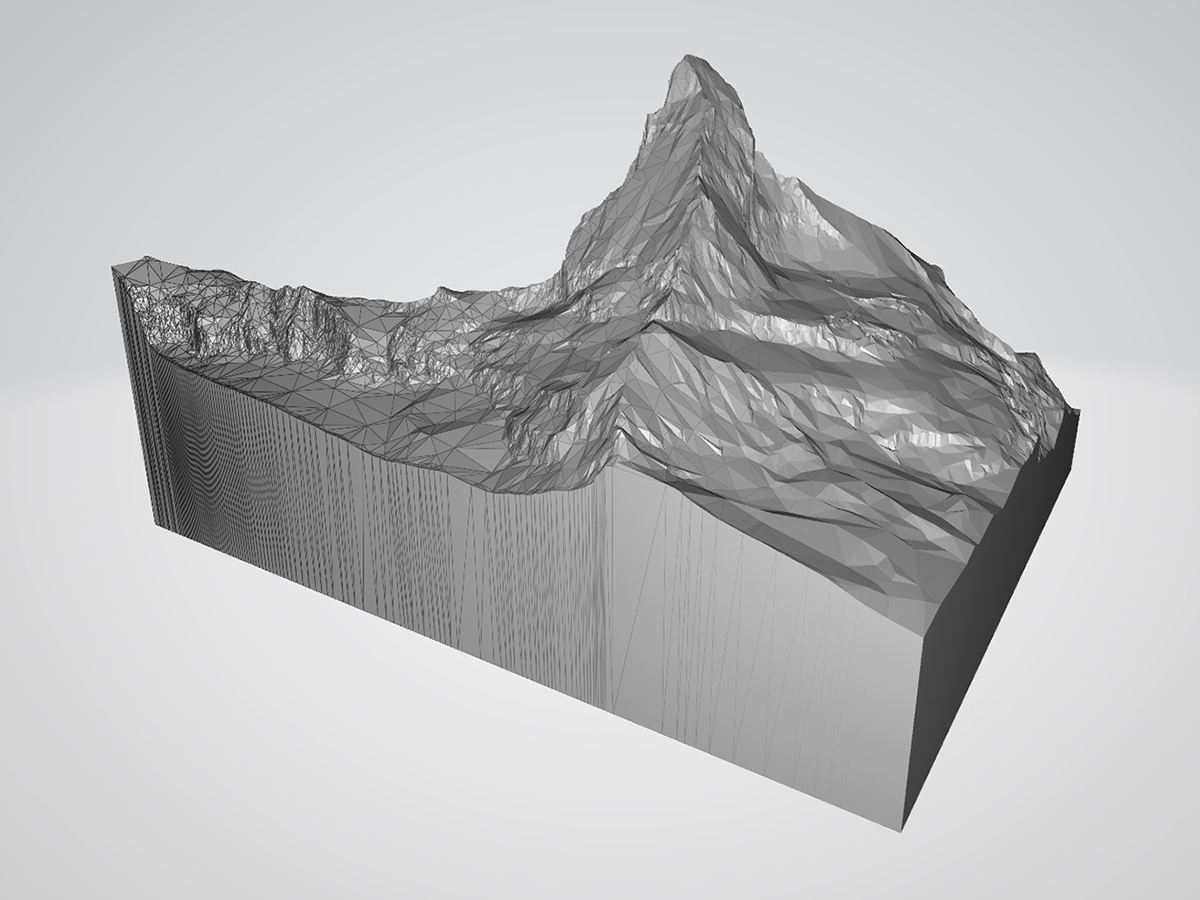

Mont Cervin en format STL dans la visualiseur 3D

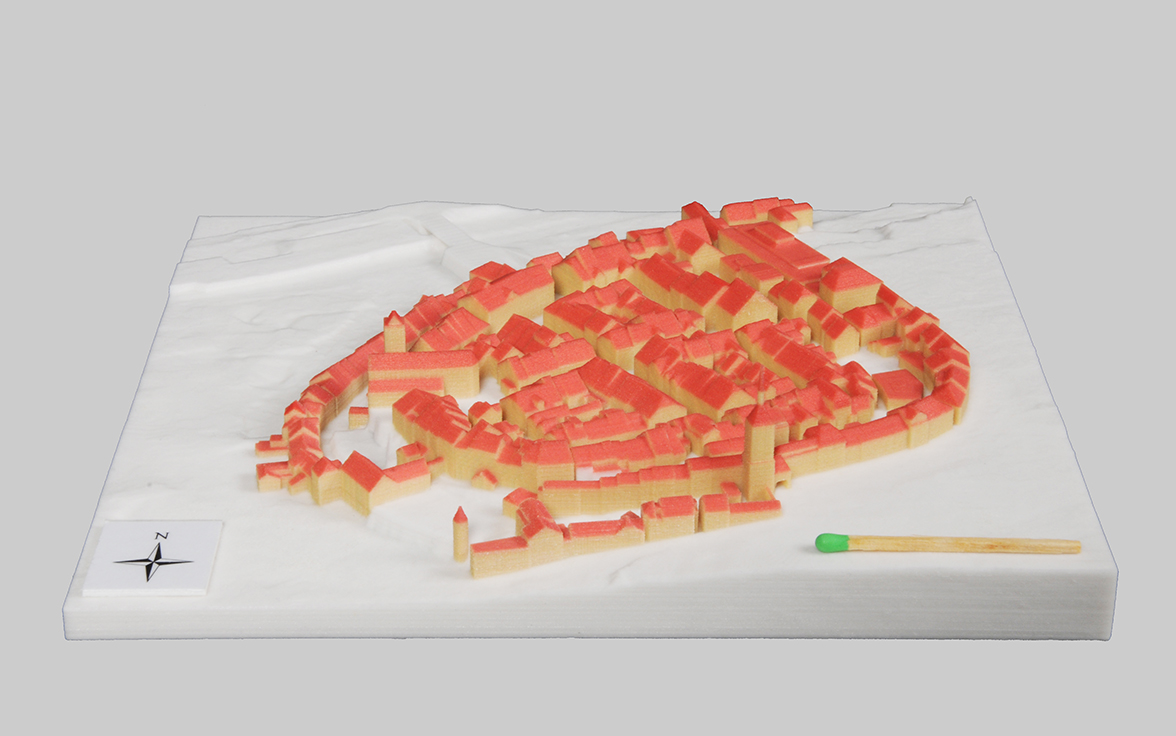

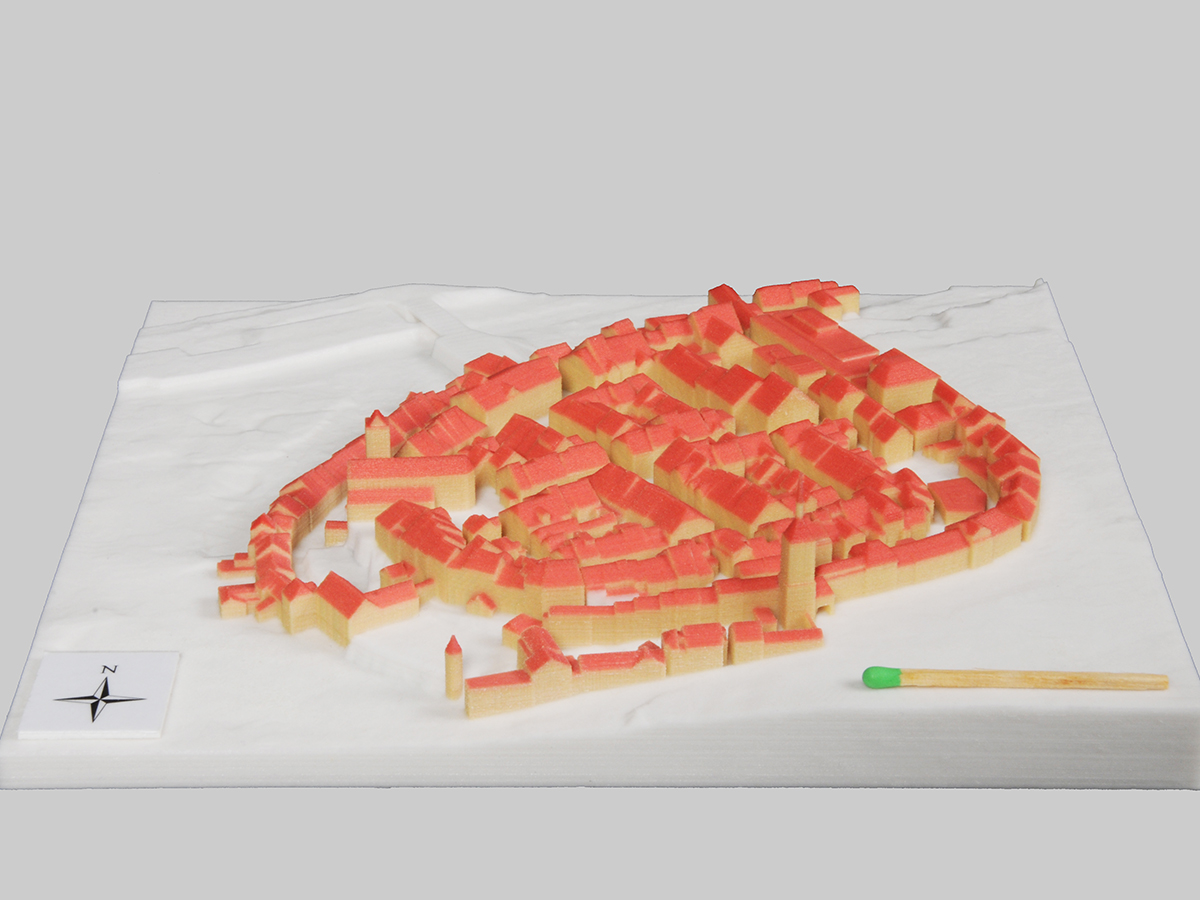

Modèle 1:2'000 250x203mm / swissBUILDINGS3D und swissALTI3D / réalisation comme impression couleur avec de poudre

Modèle 1:2'000 250x203mm / swissBUILDINGS3D et swissALTI3D / réalisation comme impression avec de poudre

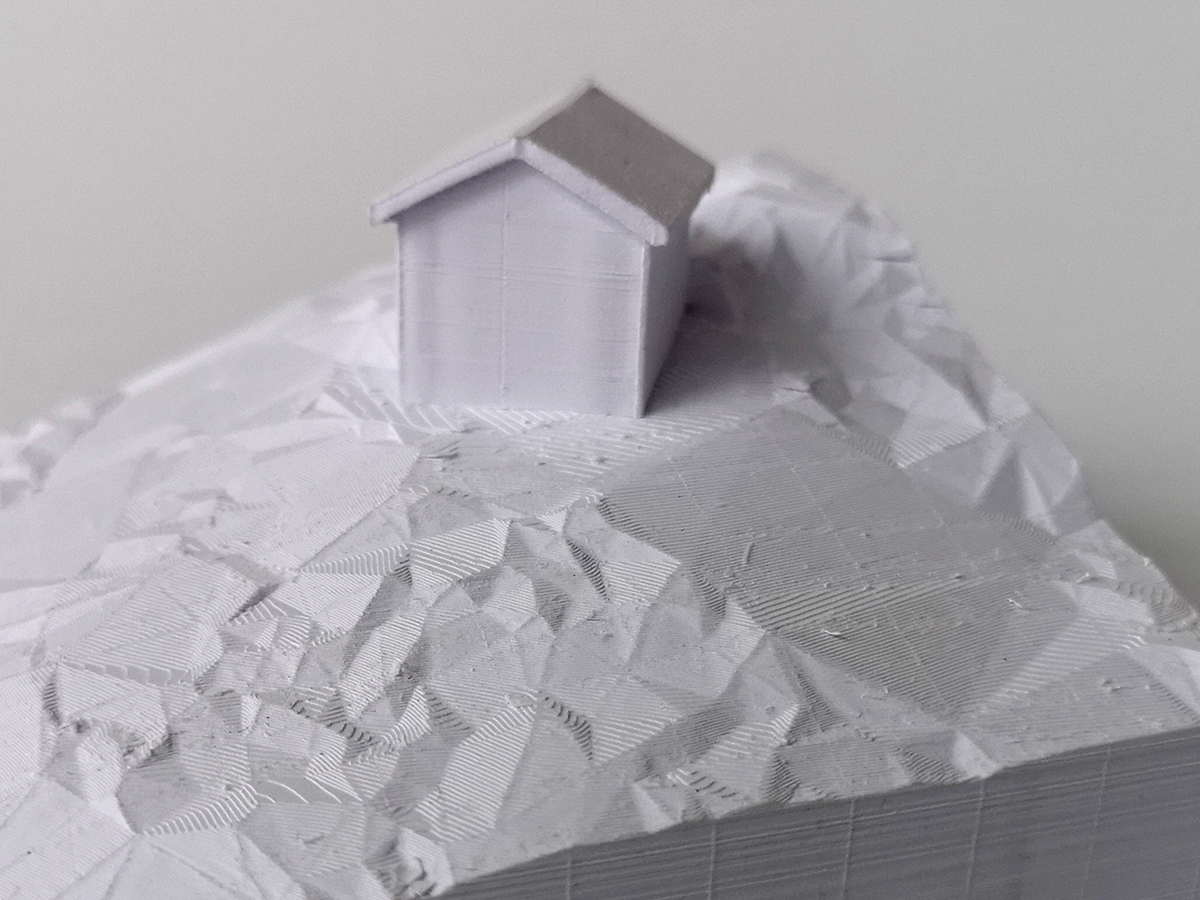

Modèle 1:500 100x100mm / swissBUILDINGS3D et swissALTI3D / réalisation comme l'impression papier

Image précédente

Image suivante

Exemple de données

A titre d'exemple, vous pouvez imprimer le Cervin à n'importe quelle échelle. Pour ce faire, utilisez les données d'échantillon converties du produit swissALTI^3D et MNT25 au format STL.

• Mont Cervin au format STL

  ZIP1.67 MB12 janvier 2024

FAQ

• Est-ce que swisstopo propose des impressions 3D ?

  Non. Pour les impressions 3D veuillez-vous adresser à un imprimeur 3D spécialisé.

• Quels sont les formats nécessaires à une impression 3D ?

  Un format STL (STereoLithography ou Standard Tessellation Language) est nécessaire, avec extension .stl. L’extension stl est utilisée pour les systèmes stéréolithographiques CAD. Le format STL est un standard pour de nombreux systèmes CAD et est principalement utilisé pour la création rapide de prototypes dans le domaine de la conception assistée par ordinateur (CAM).

• Est-ce que swisstopo propose des données au format STL ?

  Non, pas pour l’instant.

• Comment puis-je obtenir des données en format STL ?

  De nombreux programmes de modélisation et de visualisation permettent d’exporter des données en format STL. Workaround: Importer des géodonnées et les exporter à nouveau sous forme de STL. Blender, QGIS, ArcGIS, FME etc. sont adaptés à cette fin.

• Lors de l’export STL, mon application me demande quel type de donnée je veux exporter (binaire ou ascii).

  Le type de données se réfère au type de compression. Le format binaire STL est parfaitement adapté.

• À quoi faut-il prêter attention lors d’une impression 3D ?

  Le modèle à imprimer ne doit pas contenir de trous. Le modèle doit être „imperméable“ et ne contenir que des surfaces fermées. L’application de la imprimante 3D doit pouvoir reconnaître les zones à imprimer. Les débords, tels que les saillies de toit des bâtiments, peuvent provoquer des erreurs selon le procédé d'impression et l'épaisseur.


• Avec quel degré de détail puis-je imprimer en 3D ? Quelle est la résolution d’une imprimante 3D ?

  Le degré de détail (résolution d’une impression 3D) dépend de la technique d’impression et des matériaux utilisés. Avec les appareils actuels, l'épaisseur d'une seule couche varie entre environ 0,1 mm et 0,02 mm. La résolution choisie des données de sortie et l'échelle d'impression utilisée doivent également être prises en compte.

• Comment fonctionne une imprimante 3D ?

  Lors de l’impression 3D, les modèles sont déposés par couches. Différents procédés sont utilisés à cet effet.


  • La poudre appliquée est fondue et solidifiée par un laser.

  • Le matériau d'impression est fondu et appliqué en continu.

  • Les parties d'un bain de plastique sont durcies par exposition à la lumière.
