Nouveau capteur d'imagerie aérienne - évolution et changements dans les produits de swisstopo
L’acquisition des images aériennes constitue l’une des bases essentielles pour la production des géodonnées nationales de l’Office fédéral de topographie swisstopo. Ces données servent notamment à la mise à jour du modèle topographique du paysage, des cartes nationales ainsi qu’à la production de la mosaïque d’orthophotos SWISSIMAGE.
Afin de suivre l’évolution rapide des technologies d’imagerie aérienne et d’améliorer encore la qualité et l’efficacité de ses relevés, swisstopo modernise son système de capteurs et fait évoluer plusieurs produits de son catalogue.
Passage du capteur ADS100 au DMC-4S
Depuis 2005, les campagnes d’acquisition d’images aériennes de swisstopo reposaient sur des capteurs linéaires de Leica Geosystems. Ces dernières années, c’est le modèle ADS100 qui était en production. Ces capteurs fonctionnent selon le principe du « pushbroom scanning », dans lequel une ligne de pixels balaie le terrain au fur et à mesure du déplacement de l’avion et produit de longues bandes d’images pouvant atteindre plusieurs dizaines de kilomètres. Les développements technologiques récents ont poussé les fabricants à abandonner ce type de capteur.
L’acquisition repose désormais sur deux capteurs matriciels Leica DMC-4S nouvelle génération. Cette évolution technologique amène un changement important : alors que l’ADS100 produit des bandes d’images continues, le DMC-4S capture des images individuelles classiques, plus simples d’utilisation. Le nouveau capteur offre aussi plus de flexibilité dans la planification des vols et permet d’optimiser l’engagement des avions. Il implique la mise en place d’une nouvelle chaîne de traitement des images aériennes chez swisstopo qui sera, à terme, plus efficace que l’ancienne.
En savoir plus: La Suisse en haute résolution
Évolution du produit SWISSIMAGE
Les caractéristiques du nouveau capteur permettent à swisstopo de faire évoluer le produit SWISSIMAGE et mieux répondre aux besoins des utilisateurs. Les premières régions à en profiter seront disponibles en automne 2026. Voici les principales évolutions.
Une vue parfaitement verticale partout

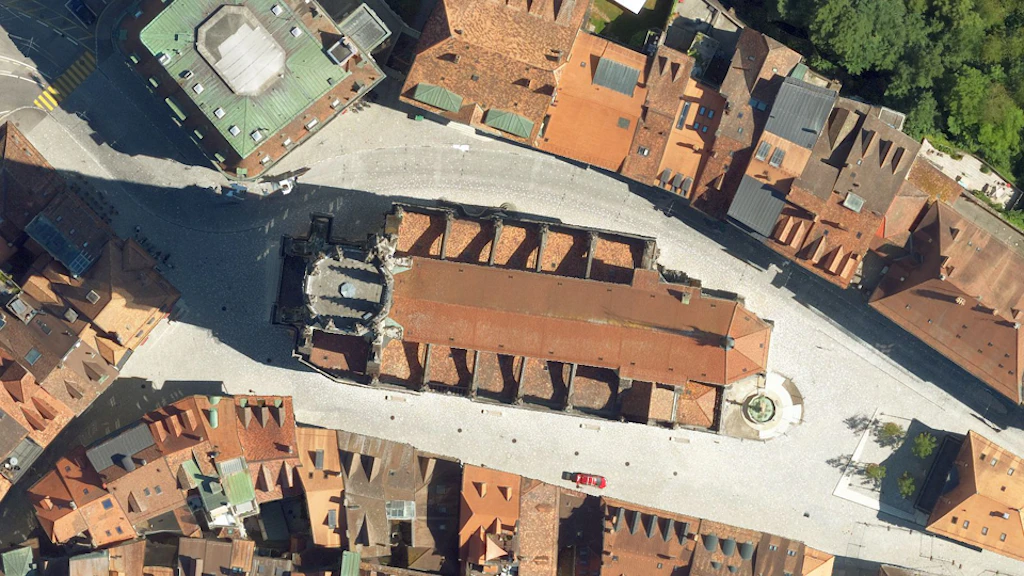

Dès 2026, SWISSIMAGE devient une True Orthophoto. Les nouvelles orthophotos sont maintenant entièrement corrigées des distorsions géométriques, incluant celles dues aux objets situés au-dessus du sol. C’est sur les bâtiments que le changement est le plus spectaculaire. Chaque bâtiment est représenté parfaitement à la verticale, sans déversement qui masque les rues adjacentes.

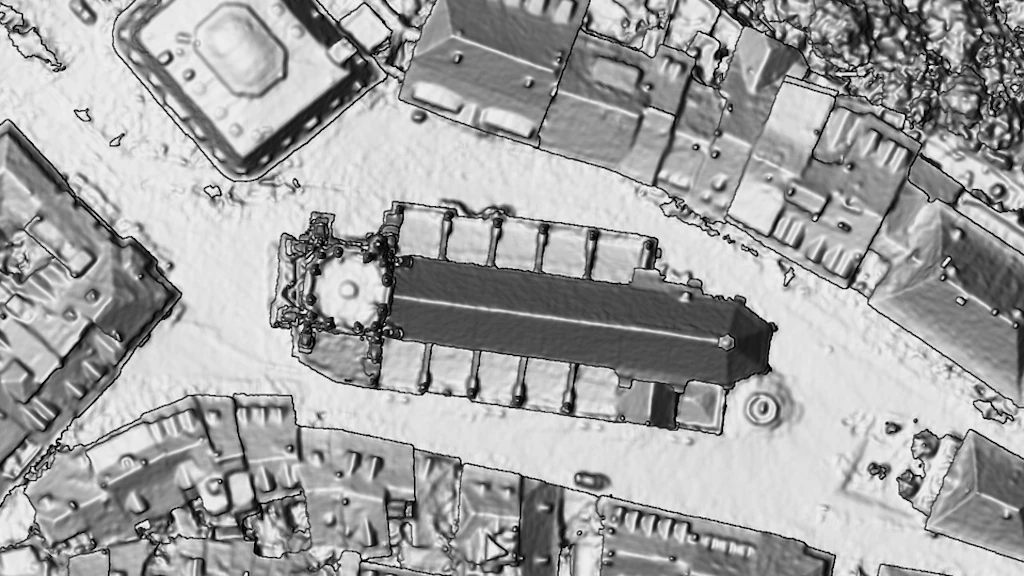

La génération d’une True Orthophoto est possible grâce à un fort recouvrement du sol par les images aériennes : chaque portion du terrain est photographiée au moins 10 fois sous différents angles. Ce recouvrement permet de créer un Modèle Numérique de Surface (MNS) très détaillé, qui représente la topographie et les objets présents sur le terrain. La True Orthophoto est ensuite produite en combinant ce MNS avec l’ensemble des images capturées : chaque pixel de l’image finale est corrigé pour tenir compte de la géométrie de la surface, ce qui garantit une représentation fidèle et sans distorsion.
Le proche infrarouge en plus
La nouvelle génération du produit sera fournie sous forme de tuiles kilométriques de mosaïque True Orthophoto RGBN à 8 bits, combinant les bandes spectrales rouge, verte, bleue et proche infrarouge.
Une meilleure résolution dans les Alpes
Dans les Alpes, la résolution originale de l’orthophoto a été améliorée, passant de 25 cm à 20 cm, offrant ainsi un niveau de détail encore plus précis du terrain et des objets présents.
Fin de production de certains produits
Avec cette évolution technologique, certains produits arrivent à la fin de leur cycle de production.
Le produit SWISSIMAGE RS ne sera plus produit. Les utilisateurs spécialisés trouveront désormais directement le canal proche-infrarouge dans les nouvelles orthophotos RGBN issues du capteur DMC-4S.
De même, le produit bandes d’images aériennes – qui correspond aux bandes d’images linéaires acquises par les capteurs ADS – sera progressivement remplacé par les images aériennes numériques issues du nouveau système matriciel.
Les bandes d’images aériennes ADS étaient utilisées comme données de base pour la photogrammétrie et la production de produits dérivés tels que SWISSIMAGE ou les modèles du terrain. La nouvelle génération d’images aériennes offrira les mêmes possibilités d’exploitation, tout en s’intégrant mieux dans les chaînes de traitement modernes.
Continuité et amélioration des géodonnées nationales
Ces évolutions s’inscrivent dans la stratégie de swisstopo visant à maintenir un niveau élevé de qualité et d’actualité pour les géodonnées nationales.
Grâce à l’introduction du capteur DMC-4S et à la modernisation du produit SWISSIMAGE, les utilisateurs – administrations, entreprises, chercheurs et grand public – bénéficieront de données encore plus précises et adaptées aux applications actuelles, telles que la modélisation 3D, l’analyse environnementale ou la planification territoriale.
Données test
Ces données sont mise à disposition librement pour effectuer des tests et se familiariser avec les nouveaux types de données. Des adaptations sont encore possible d'ici la publication des produits finaux.
À disposition:
- 2 Tuiles True Orthophoto de la cathédrale de Fribourg en 4 canaux (RGBN)
- 12 Images aériennes (.tif) de la cathédrale de Fribourg avec les éléments d'orientations et de calibration (.gori)
