Geoide

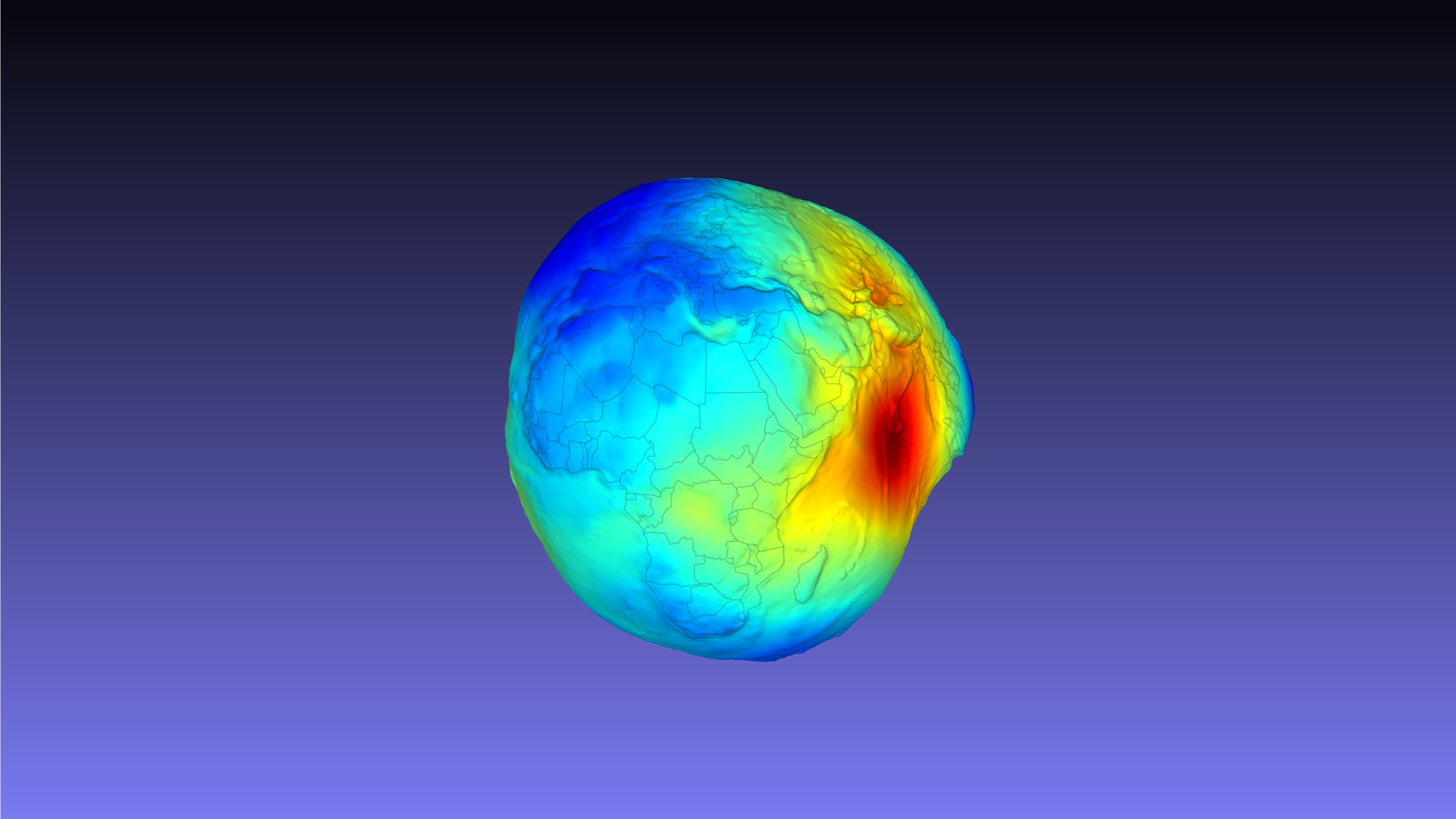

Il geoide è una superficie equipotenziale specifica del campo gravitazionale terrestre e funge da superficie di riferimento per la determinazione delle altitudini. È possibile immaginare il geoide anche come il livello medio del mare idealizzato e prolungato sotto i continenti.

Globalmente il geoide presenta scostamenti nell’ordine di ±100 metri rispetto a una superficie di riferimento matematica (l’ellissoide di rotazione). All’interno della Svizzera questi scostamenti dall’ellissoide di riferimento locale raggiungono valori nell’ordine di ± 5 metri.

Il geoide può essere determinato con metodi astrogeodetici e gravimetrici. Negli ultimi anni è stata inoltre resa possibile anche la sua determinazione diretta basata su misure di livellazione e GNSS (livellazione GNSS).

Il modello del geoide è oggi indispensabile soprattutto per le misurazioni GNSS, poiché consente la conversione delle altitudini ellissoidali (h) determinate con il GNSS nelle altitudini ortometriche (H) normalmente utilizzate attraverso la seguente, semplice formula:

H = h - N

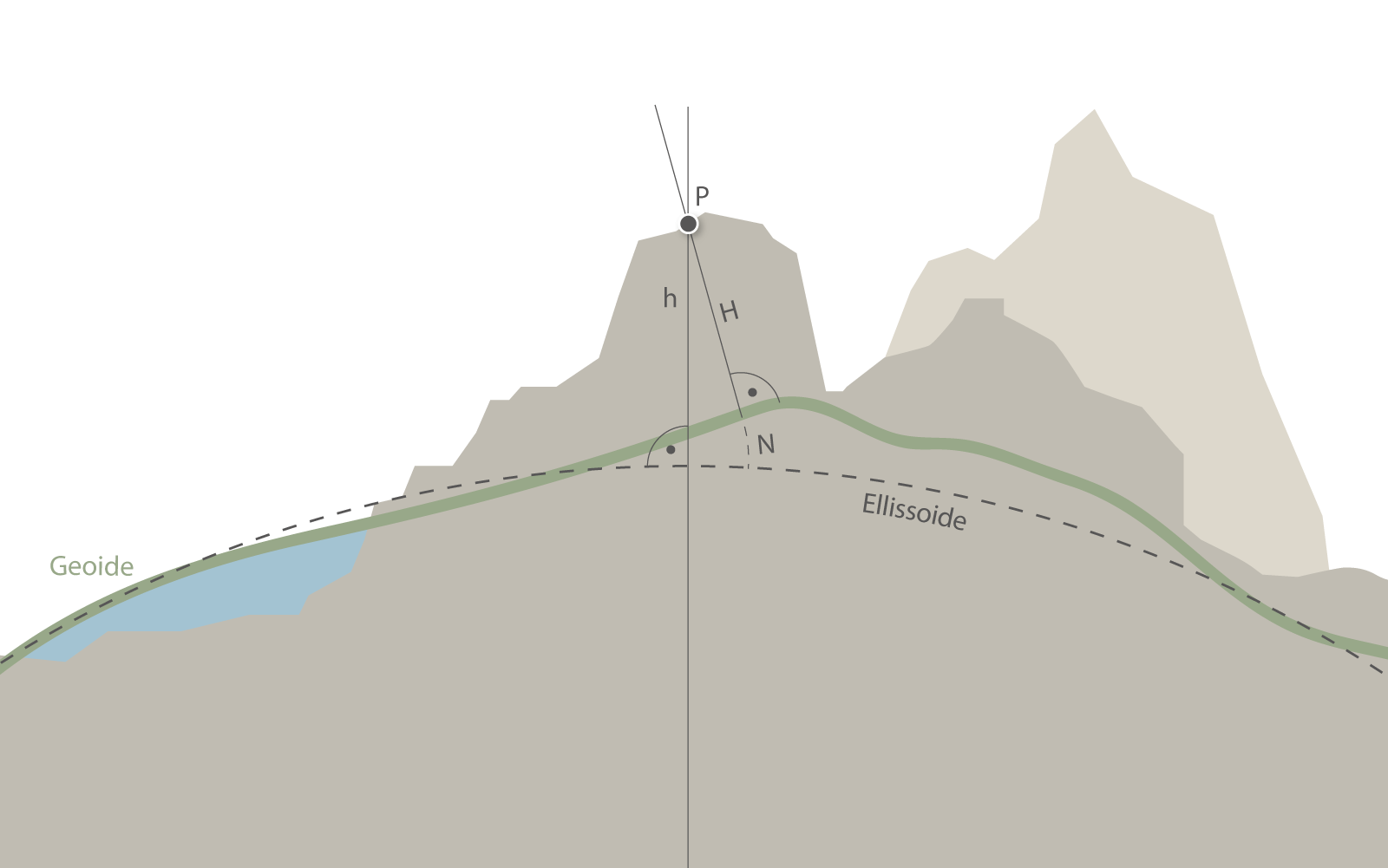

Relazione tra il geoide e l'ellissoide di riferimento. Le tre grandezze h (altezza ellissoidale), H (altezza ortometrica) e N (ondulazione del geoide) sono rappresentate per un punto P sulla superficie

Il geoide della Svizzera

L’attuale modello di geoide della Svizzera (CHGeo2004) è stato determinato attraverso una combinazione di tutti i metodi e presenta su tutto il territorio nazionale un grado di precisione da 1 a 3 cm. Il modello di geoide della Svizzera è messo a disposizione degli utenti sotto forma di una griglia con una maglia di 1 km e può essere integrato praticamente in tutti i ricevitori GNSS di tipo geodetico in commercio.

Il valore minimo del modello di geoide locale della Svizzera è di circa -4 metri nel Sud del Ticino. Il valore massimo è invece pari a circa + 4.5 metri nella Bassa Engadina.

Ondulazioni del geoide svizzero CHGeo2004 espresse in metri rispetto all'ellissoide di Bessel
