Stampa 3D

Diversi processi di stampa consentono la creazione di modelli fisici spaziali utilizzando stampanti 3D. I geodati digitali possono così essere convertiti in un modello 3D analogico.

Possibile base di dati

A seconda dell'applicazione, diversi prodotti di geodati 3D swisstopo sono adatti alla stampa 3D. Essi possono anche essere combinati, se necessario.

• Modello digitale del terreno (MDT) swissALTI^3D Raster
• Modello digitale del terreno (MDT) Terrain FBX
• Modello digitale di superficie (MDS) swissSURFACE^3D Raster
• Modello digitale di elevazione (MDE) fondali lacustri swissBATHY^3D Raster
• Edifici swissBUILDINGS^3D 2.0 o swissBUILDINGS^3D 3.0 Beta

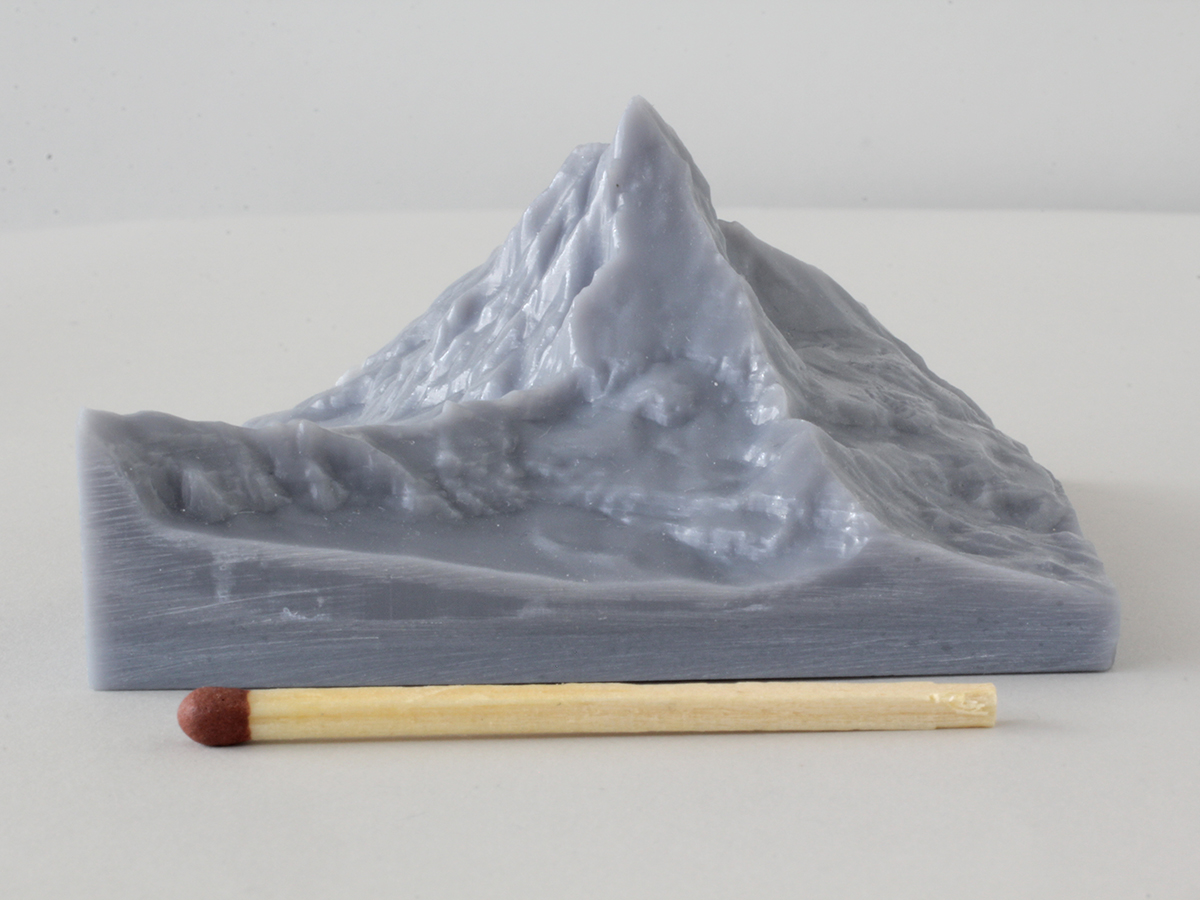

Modello 64x64mm / swissALTI3D e DHM25 / realizzazione con indurimento dell'esposizione

Modello 64x64mm / swissSURFACE3D Raster / realizzazione con indurimento dell'esposizione

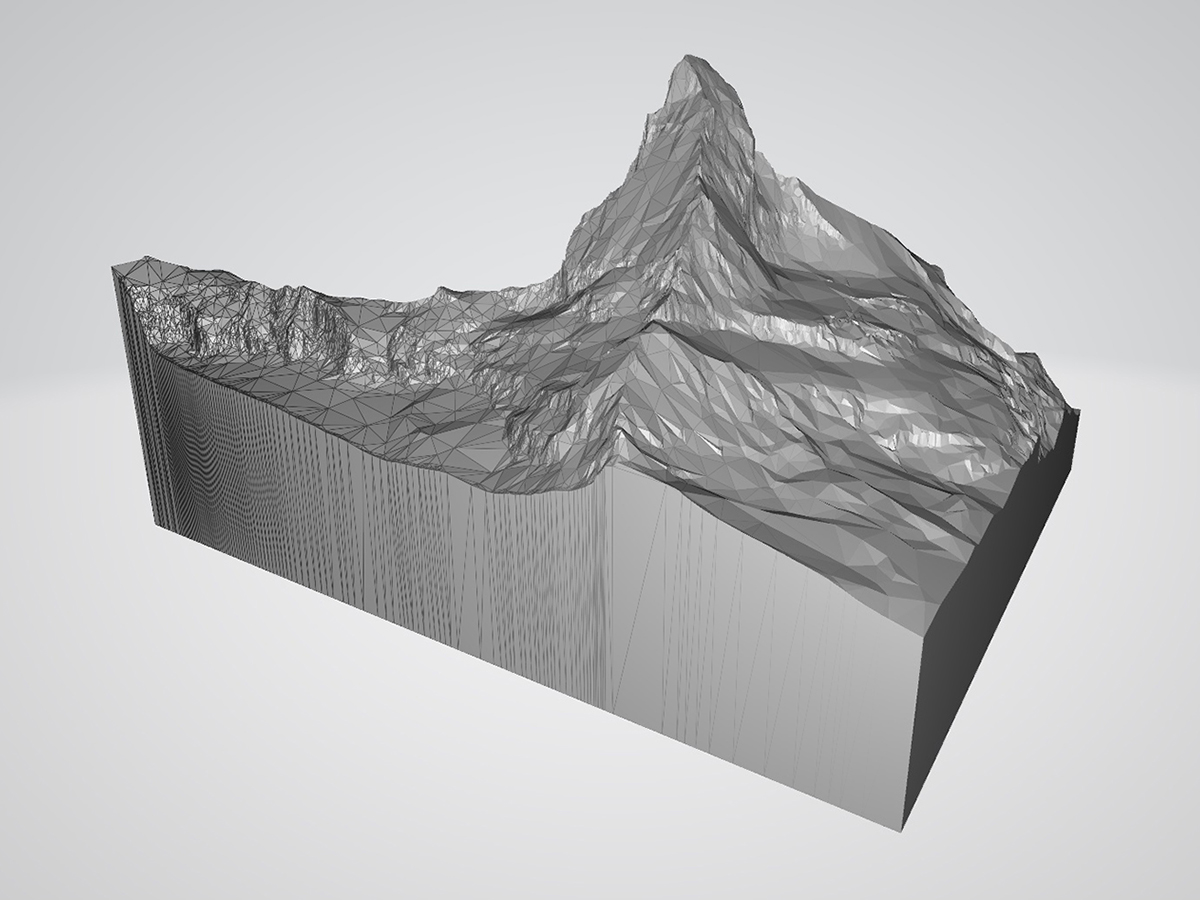

Monte Cervino come formato STL nel visualizzatore 3D

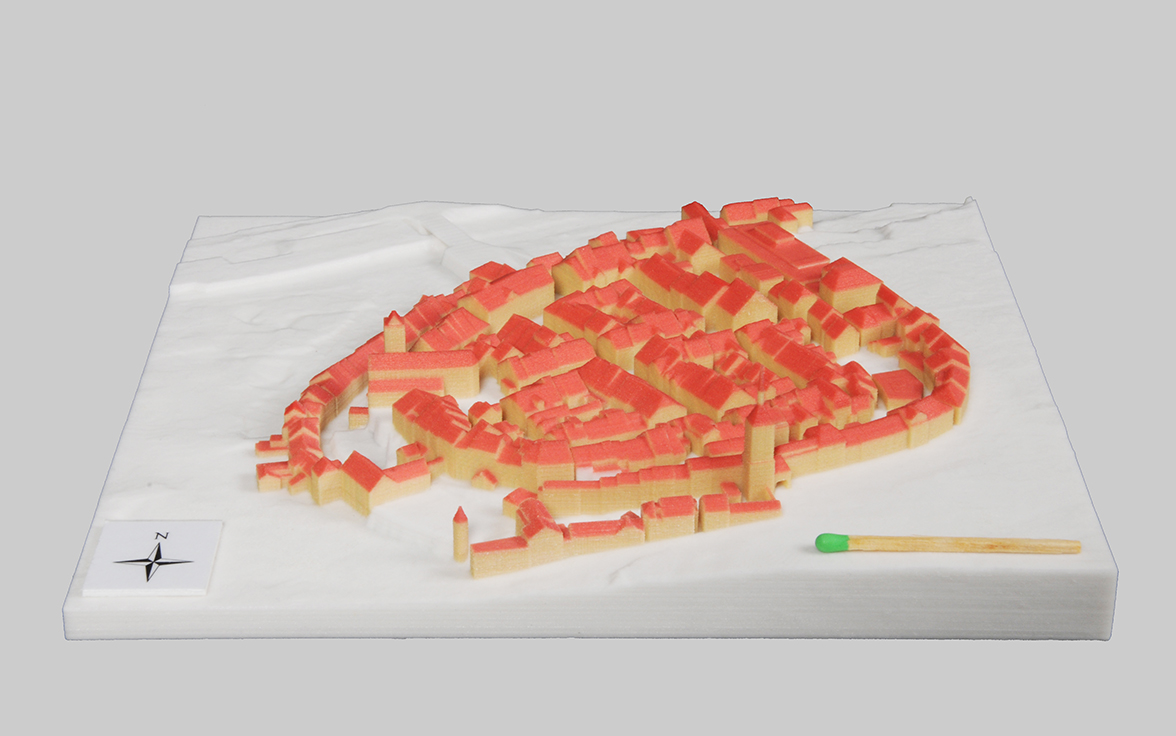

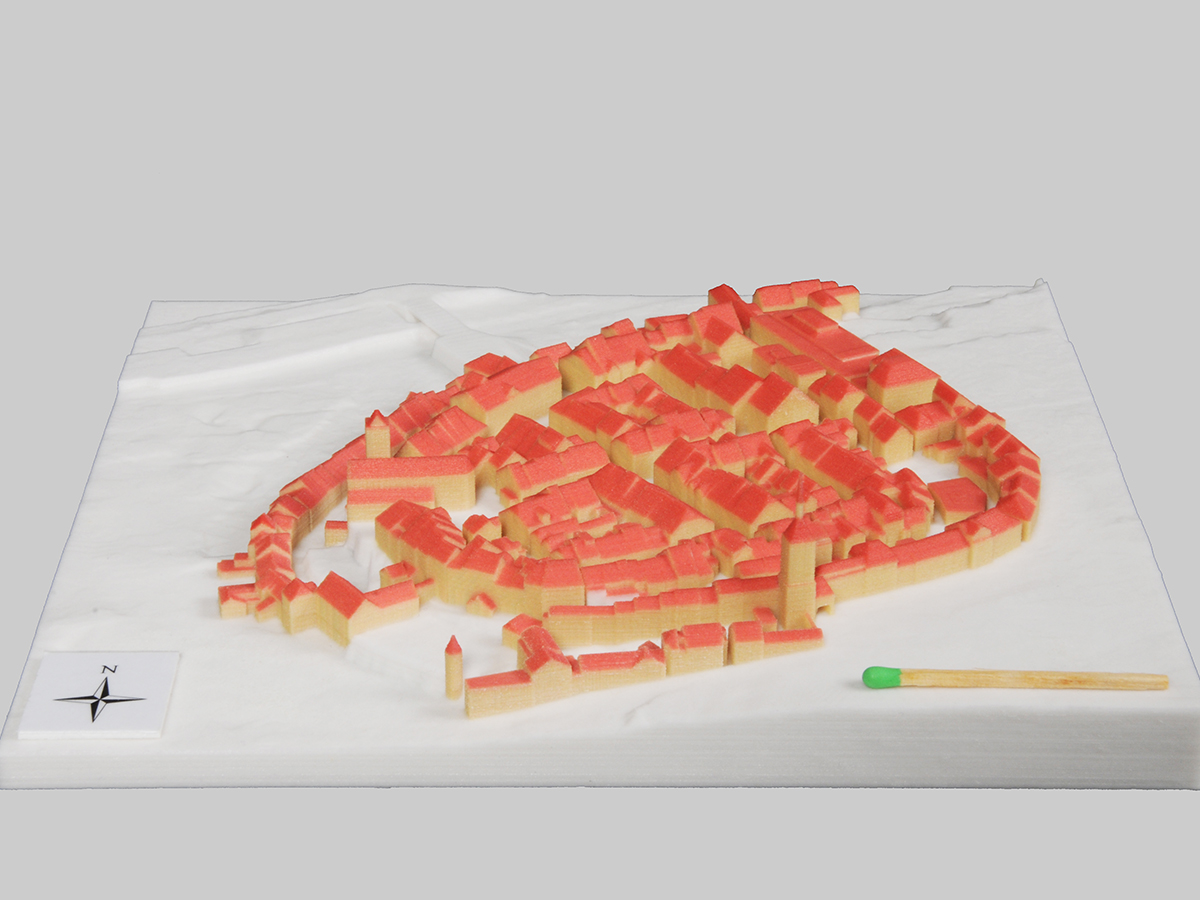

Modello 1:2'000 250x203mm / swissBUILDINGS3D e swissALTI3D / realizzazione come stampa a colori con polvere

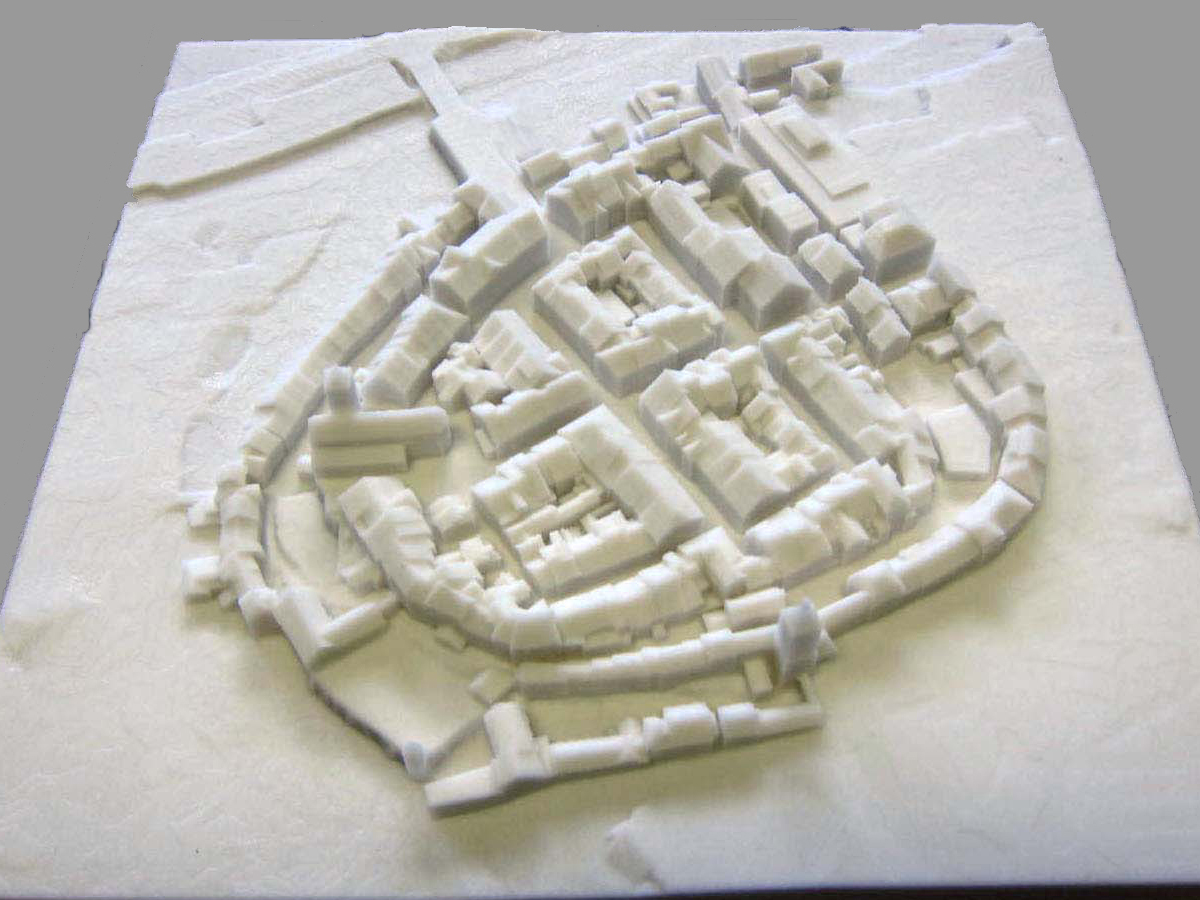

Modello 1:2'000 250x203mm / swissBUILDINGS3D e swissALTI3D / realizzazione come stampa con polvere

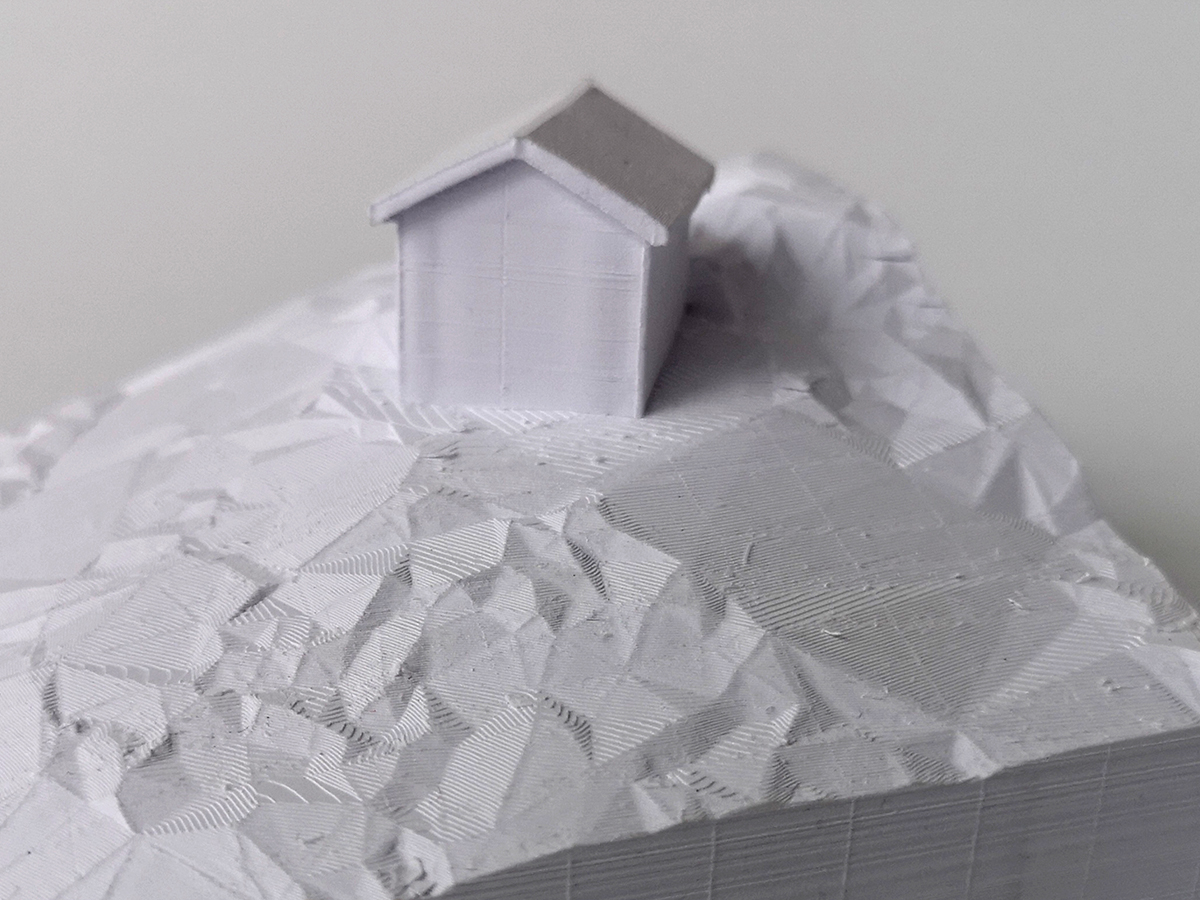

Modello 1:500 100x100mm / swissBUILDINGS3D e swissALTI3D / realizzazione come stampa su carta

Immagine precedente

Immagine successiva

Campioni di dati

A titolo di esempio, è possibile stampare il Cervino in qualsiasi scala. A tale scopo, utilizzare i dati del campione convertiti dal prodotto swissALTI^3D e MDT25 in formato STL.

• Monte Cervino in formato STL

  ZIP1.67 MB12 gennaio 2024

Domande frequenti

• swisstopo offre il servizio stampa-3D?

  No. Per la stampa-3D si rivolga a una ditta specializzata.

• Quale formato di file è necessario per la stampa-3D?

  Solitamente viene impiegato un file STL (STereoLithography oppure Standard Tessellation Language), estensione del file .stl. L’estensione del file stl è impiegata per dati stereolitografici CAD. STL è per molti sistemi CAD un’interfaccia standardizzata è si trova soprattutto nell’ambito del Rapid Prototyping e nella produzione automatizzata (CAM).

• swisstopo offre anche il formato di file STL?

  No, non per il momento.

• Come ottengo un file STL?

  Molti programmi di modellazione e visualizzazione possono creare o esportare file STL. Soluzione: importare i geodati e poi esportarli di nuovo come STL. Blender, QGIS, ArcGIS, FME ecc. sono adatti a tale scopo.


• Il mio software mi chiede durante l’esportazione STL, quale tipo di file voglio esportare (binario o ascii).

  Il tipo di file indica soltanto qualcosa sulla compressione dei dati. Il formato binario STL è quindi completamente sufficiente.

• Che cosa bisogna considerare quando si stampa-3D?

  Per la stampa il modello non deve contenere spazi vuoti. Il modello deve essere “impermeabile” e quindi avere una superficie chiusa. Il software della stampante 3D deve poter riconoscere dove il materiale deve essere costruito e dove no. Gli sbalzi, come le sporgenze dei tetti degli edifici, possono causare errori a seconda del processo di stampa e dello spessore.


• Che livello di dettaglio posso ottenere con una stampa-3D? Qual è la risoluzione di una stampante-3D?

  Il livello di dettaglio (risoluzione di una stampa-3D) dipende dalla tecnologia di stampa e dal materiale impiegato. Nei dispositivi attuali, lo spessore di un singolo strato varia da circa 0.1 mm a 0.02 mm. Si deve anche tenere conto della risoluzione dei dati di uscita selezionata e della scala di stampa utilizzata.


• Come funziona una stampante-3D?

  Con la stampa-3D i modelli vengono costruiti a strati. A tale scopo vengono utilizzati vari metodi.


  • La polvere applicata viene fusa e solidificata da un laser.

  • Il materiale da stampa viene fuso e applicato in continuo.

  • Le parti di un bagno di plastica sono polimerizzate dall'esposizione alla luce.
