3D-Datenpakete vereinigen verschiedene swisstopo Datensätze respektive Produkte in einem Paket. Diese Pakete sind für die Realisierung von 3D-Visualisierungen konzipiert. Sie weisen wenn möglich das gleiche Format, das gleiche Koordinatensystem und die gleiche Struktur auf. Durch die Kombination von Datensätzen in einem Paket entfallen somit Konversionen und Transformationen verschiedener Daten und deren Verwendung wird erheblich erleichtert.

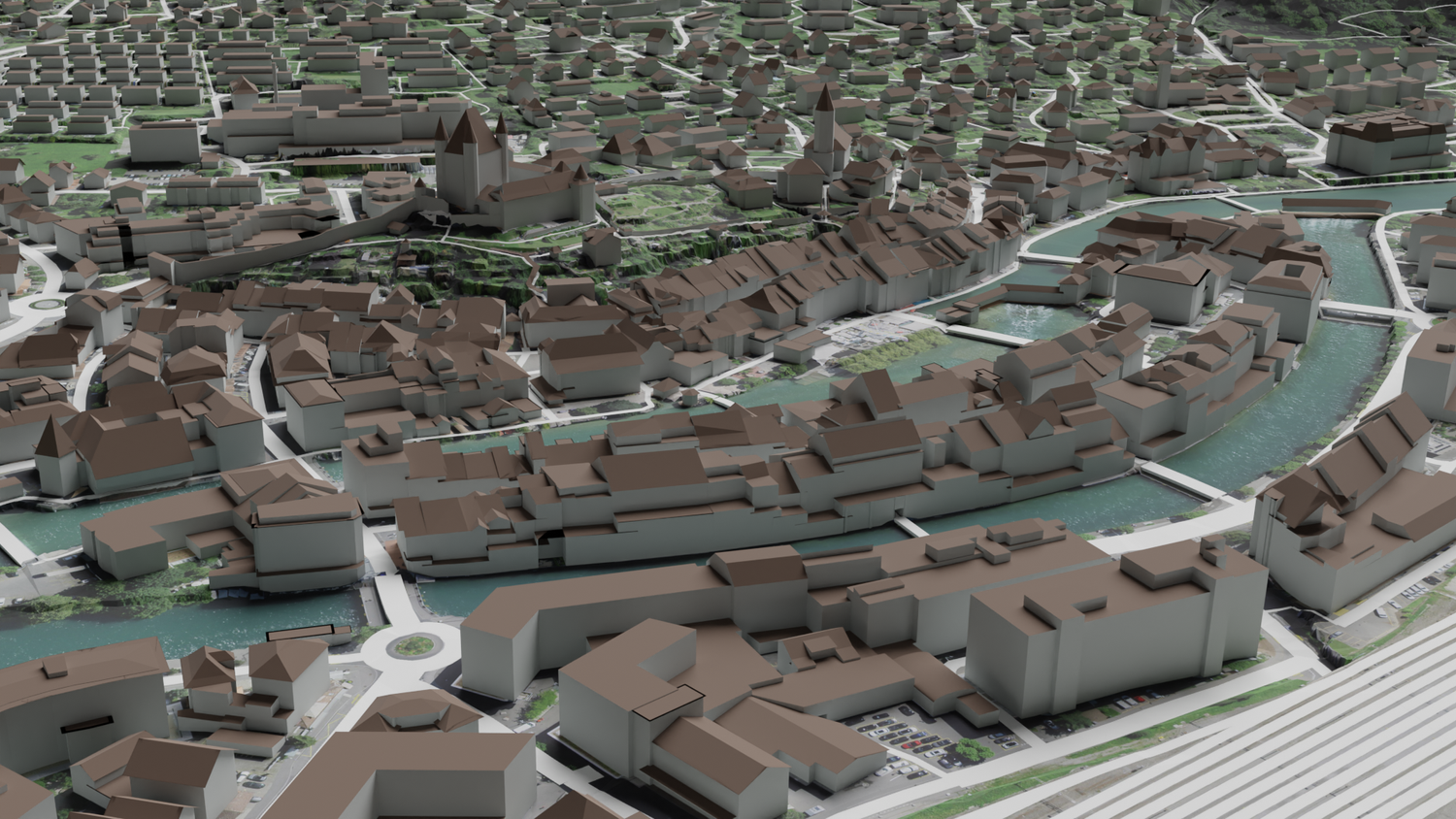

Thuner Altstadt
Pakete
Minimales Paket
Ansicht von Zürich - minimales 3D-Datenpaket
Das minimale Paket fokussiert auf die Optimierung der Datenmenge und eine vereinfachte Datenstruktur. Es wurde konzipiert um möglichst leicht in der Handhabung zu sein und kombiniert

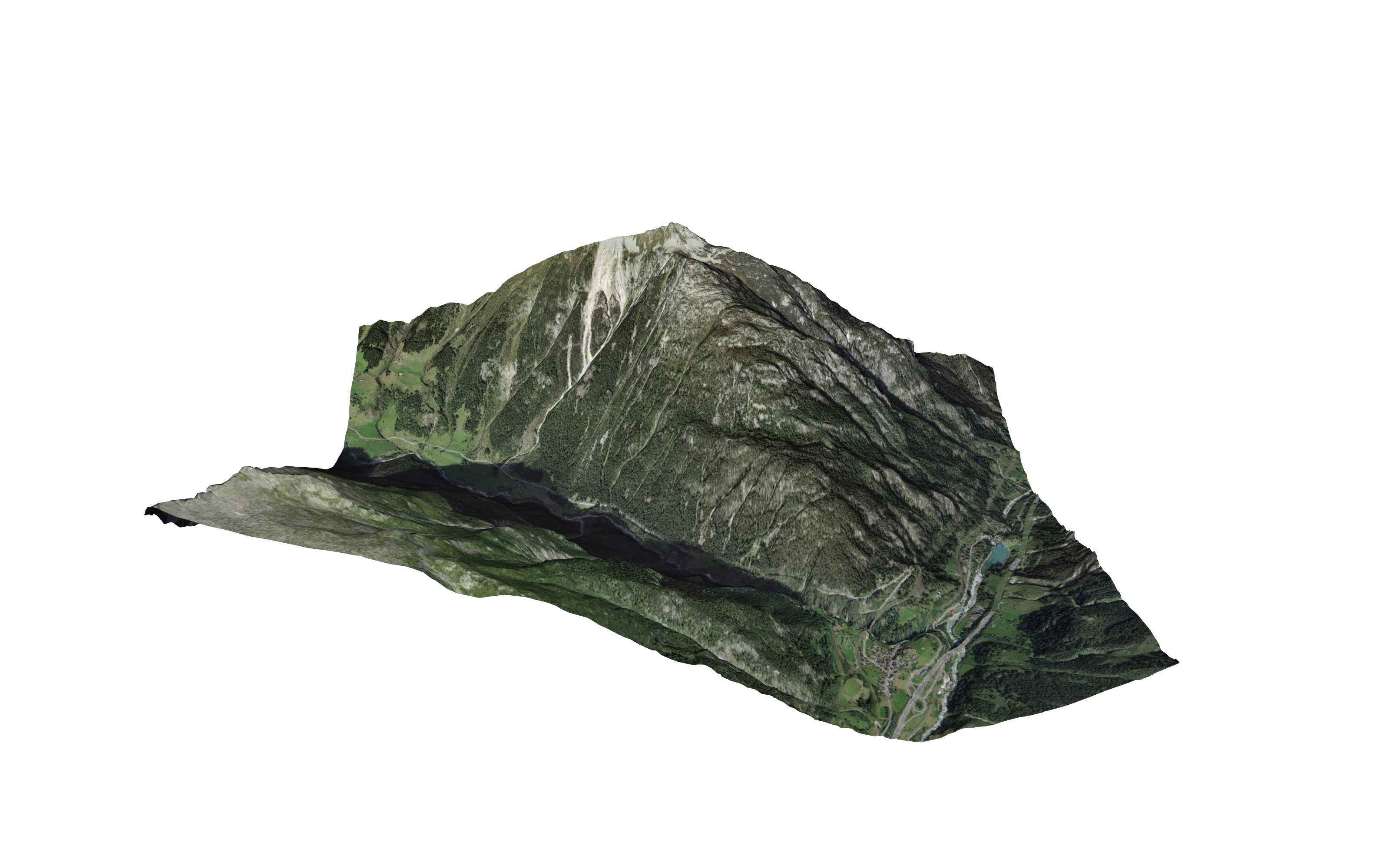

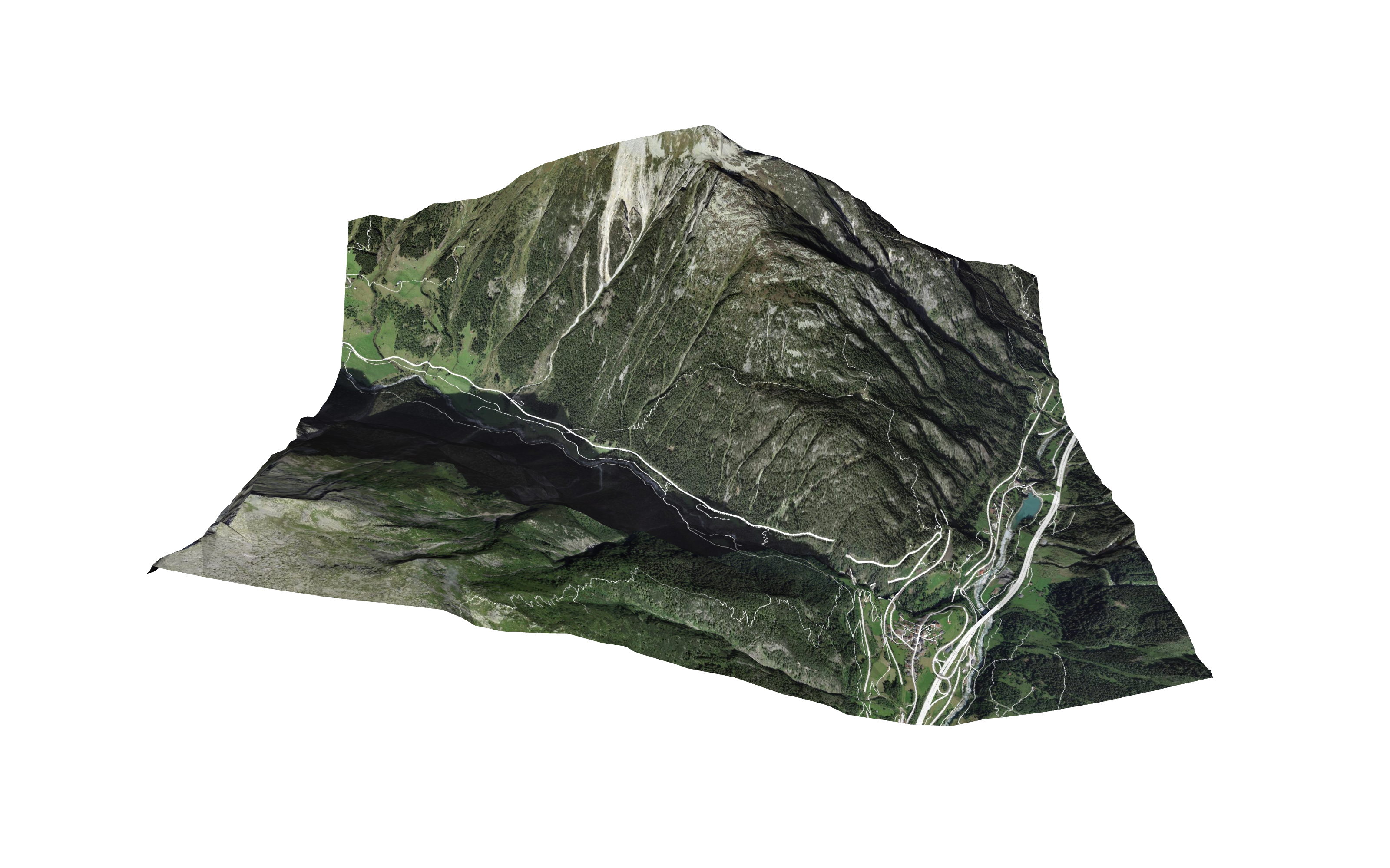

Texturierung mittels SWISSIMAGE-Orthofoto und eingebrannten Verkehrsachsen (Strasse & Bahn)

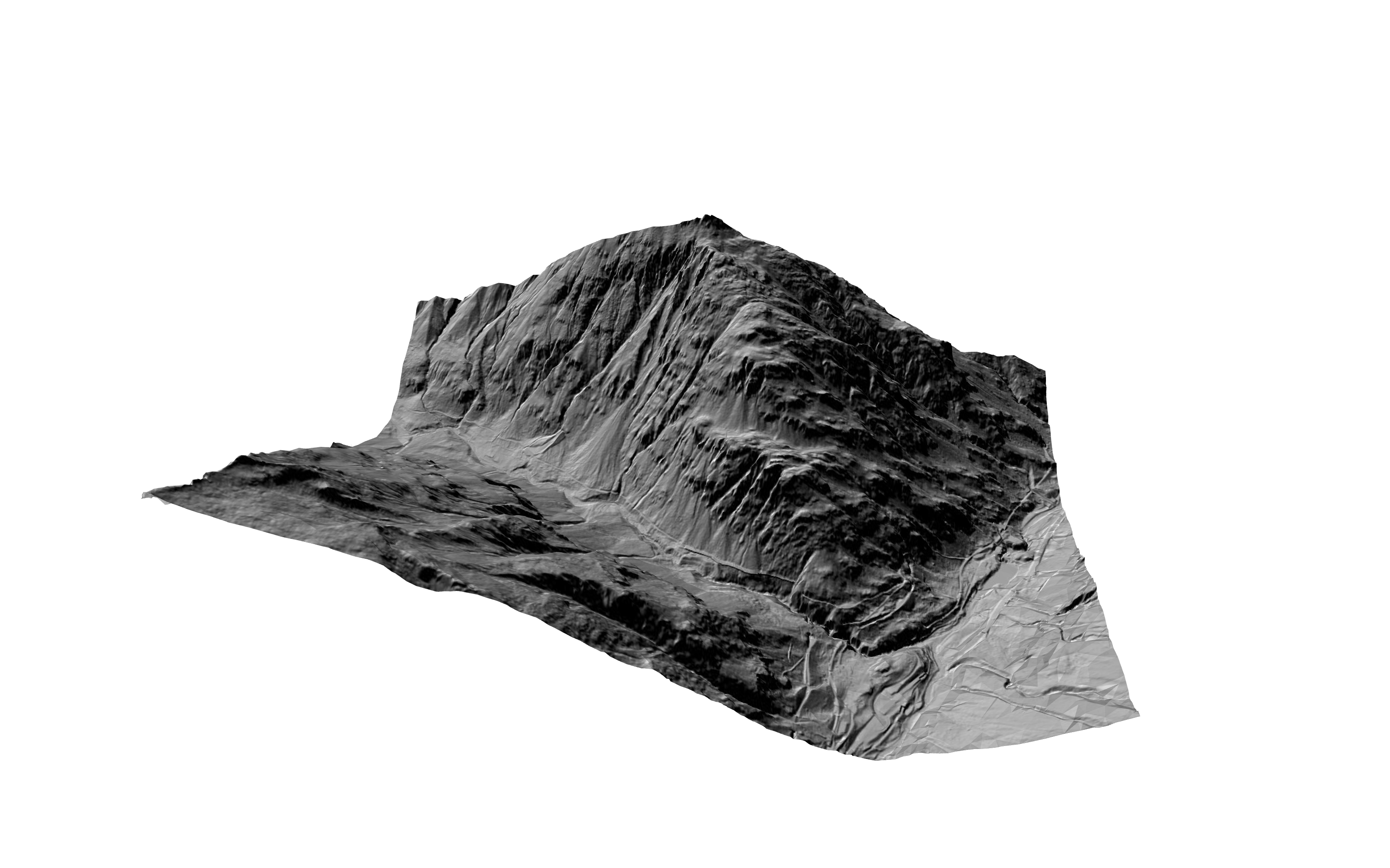

Reliefschattierung
Reliefschattierung und eingebrannte Verkehrsachsen (Strasse & Bahn)

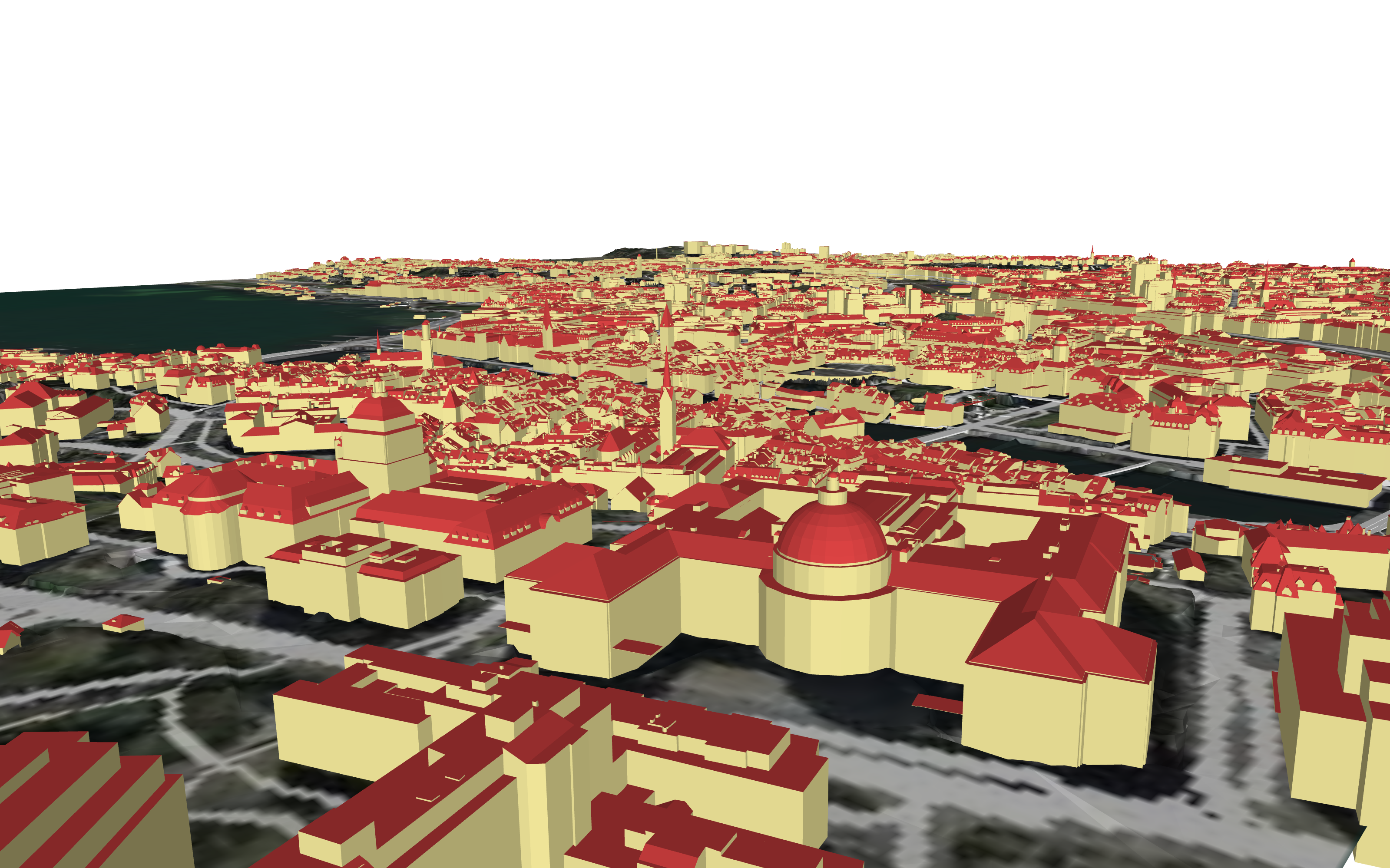

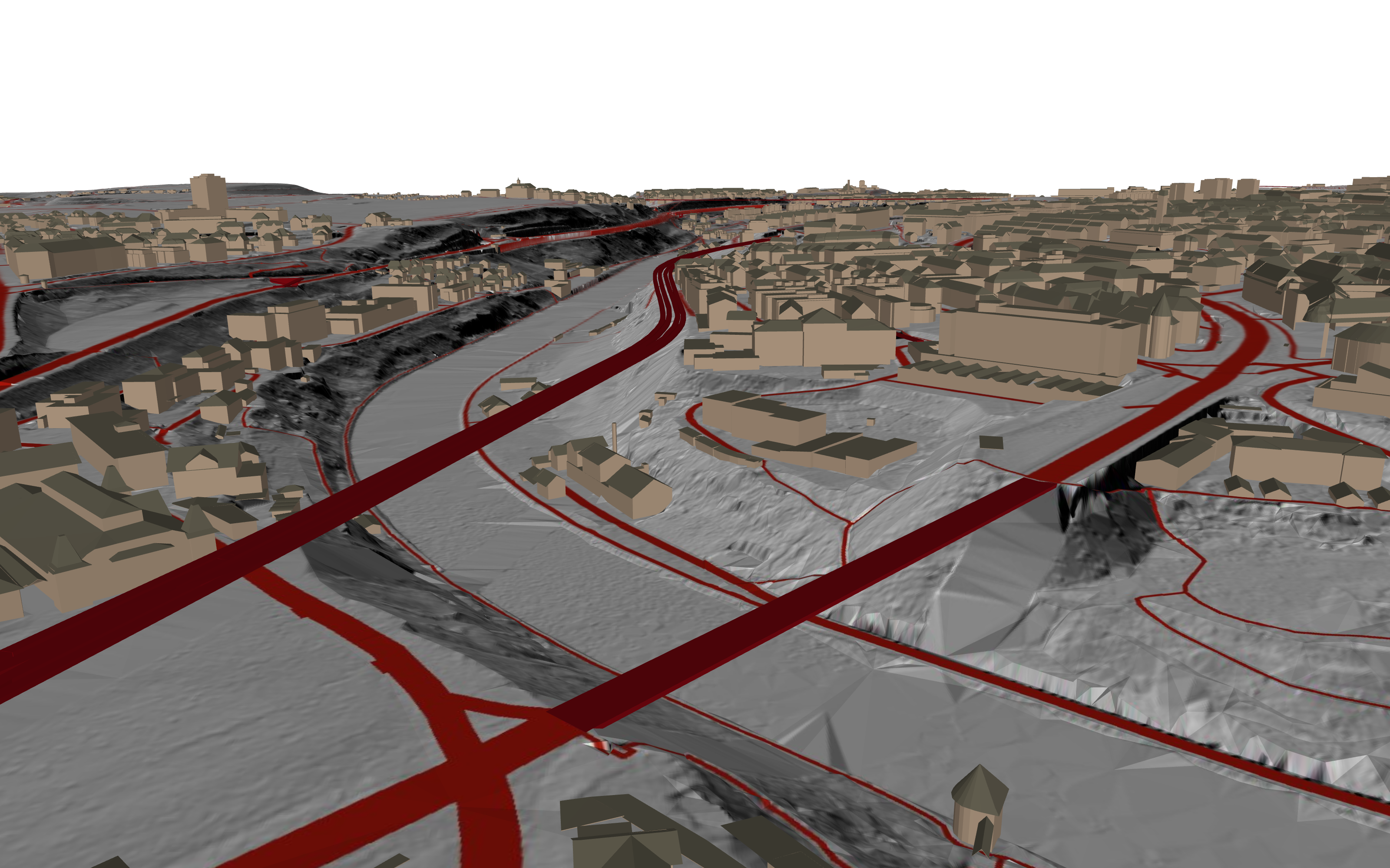

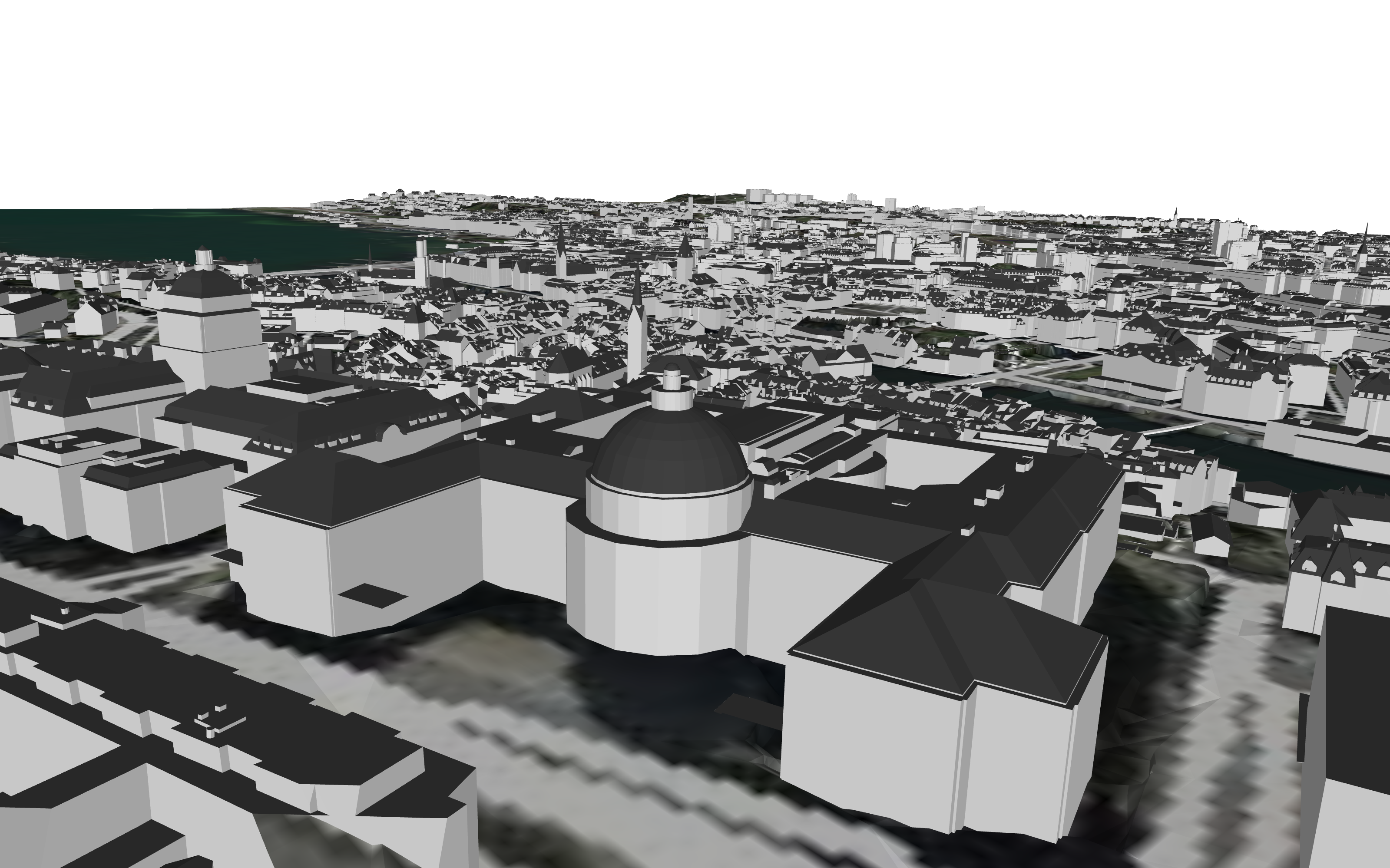

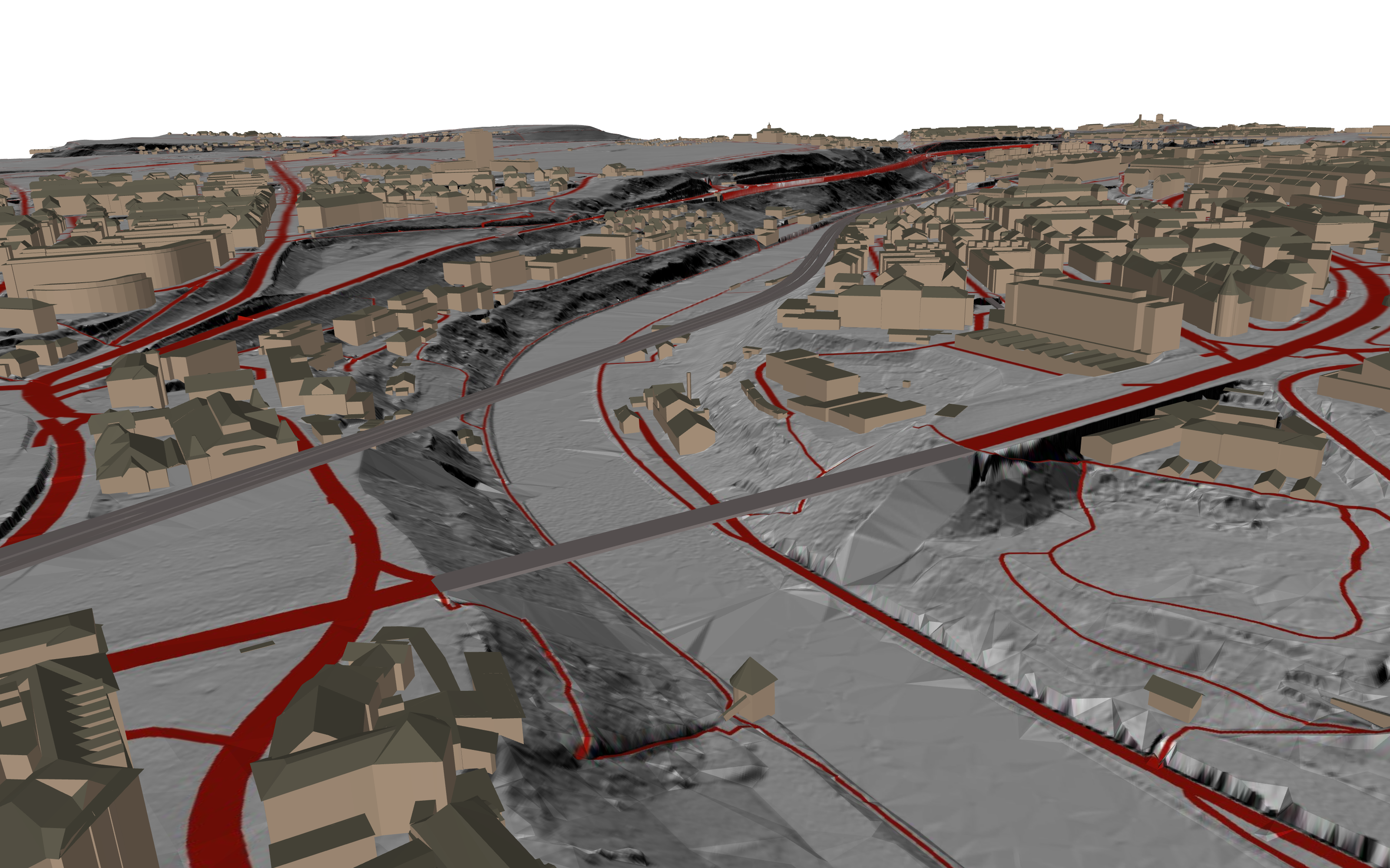

Ebenfalls ist es möglich, Gebäude und Brücken nach Wunsch einzufärben. Die Farbgebung kann auch jederzeit durch eine geringfügige Veränderung in der Materialdatei (*.mtl) angepasst werden (dazu mehr in den Dokumenten).
Die Farbgebung der Verkehrsachsen kann vom Kunden auch gewünscht werden. Einmal erstellt, kann Sie aber nicht wie die Gebäude oder Brücken über die Materialdatei geändert werden. Nachträgliche Anpassungen sind nur mittels Bildbearbeitungsprogrammen wie z.B. Photoshop möglich.
Technische Details
Struktur:
Die Pakete sind in gleichmässige Kacheln aufgeteilt. Grundlage dafür sind 1/16-Kacheln der 1:25'000 Landeskarte (ca. 13 km2).
Formate:
Geometrie-Daten im .obj-Format
Materialdatei im .mtl-Format: Anhand dieser Datei werden Farben, Materialbeschaffenheit und Textur der Geometriedaten festgelegt. Sie und können in dieser Datei auch angepasst werden.
Textur im .jpg-Format
Metadaten im .txt-Format
Koordinatensystem: LV95/LN02
Weiteres:
Das Terrain kann in verschiedenen Toleranzstufen generiert werden, min. 0.5m - max. 128m.
Jede Toleranzstufe entspricht der Toleranz in Metern, die bei der Generalisierung zugelassen wird.
Bedeutende Geländeformen wie Felskämme, Gipfel sowie grosse Höhendifferenzen bleiben bei jeder Auflösungsstufe erhalten.
Für die Textur mittels Orthofoto können ebenfalls verschiedene Auflösungsstufen gewählt werden, min. 0.1m
Die Wahl der Auflösung beeinflusst das Volumen der Daten und muss daher an die räumliche Ausdehnung und den Verwendungszweck angepasst werden.
Gebäude sind in Hülle und Dach unterteilt. Diese können unterschiedlich eingefärbt werden.
Das detaillierte Paket ist in Bearbeitung
Die hier aufgeführten 3D-Geodaten und Visualisierungen werden auf Wunsch der Kundschaft massgeschneidert. Sie sind nicht in unserem Downloadangebot enthalten und gehören zu den nicht direkt herunterladbaren Geodaten. Aus diesem Grund fallen bei einer Bestellung Bereitstellungsgebühren an. Weitere Informationen dazu finden Sie hier. Für zusätzliche Auskünfte oder Bestellungen können Sie sich auch an geodata@swisstopo.ch wenden.
